4056鋰電充電芯片 4056A ESOP8 鋰電充電電路

• 來源：hth体育官网登录 更新時間：2020-05-26 11:44:54點擊：6次

•


  4056鋰電充電芯片 4056A ESOP8 鋰電充電電路







  鋰電充電電路 4056A的描述：

          4056A 是一款完整的單節鋰離子電池采用恒定電流/恒定電壓線性充電器。其底部帶有散熱片的 ESOP8 封裝與(yu) 較少的外部元件數目使得 4056A 成為(wei) 便攜式應用的理想選擇。4056A 可以適合 USB電源和適配器電源工作。

          由於(yu) 采用了內(nei) 部PMOSFET架構，加上防倒充電路，所以不需要外部隔離二極管。熱反饋可對充電電流進行自動調節，以便在大功率操作或高溫條件下對芯片溫度加以限製。充電電壓固定於(yu) 4.2V，而充電電流可通過一個(ge) 電阻器進行外部設置。當充電電流在達到最終複充電壓之後降至設定值1/10時，4056A將自動終止充電循環。當輸入電壓(交流適配器或USB電源)被拿掉時，4056A自動進入一個(ge) 電流狀態，將電池漏電流降至2uA以下。4056A在有電源時也可置於(yu) 停機模式，以將供電電流降至55uA。4056A的其他特點包括電池溫度檢測、欠壓閉鎖、自動再充電和兩(liang) 個(ge) 用於(yu) 指示充電、結束的LED狀態引腳。







  鋰電充電電路 4056A的特點：

  • 具有電池反接保護功能

  • 高達1000mA的可編程充電電流

  • 無需MOSFET、檢測電阻器或隔離二極管

  • 用於(yu) 單節鋰離子電池、采用SOP 封裝的完整線性充電器

  • 恒定電流/恒定電壓操作，並具有可在無過熱危險的情況下實現充電速率最大化的熱調節功能

  • 精度達到±1%的4.2V 預設充電電壓

  • 用於(yu) 電池電量檢測的充電電流監控器輸出

  • 自動再充電

  • 充電狀態雙輸出、無電池和故障狀態顯示

  • C/10 充電終止

  • 待機模式下的供電電流為(wei) 55uA

  • 2.9V涓流充電

  • 軟啟動限製了浪湧電流

  • 電池溫度監測功能

  • 采用SOP8封裝








  鋰電充電電路 4056A的極限值：

  • 輸入電源電壓(Vcc)：-0.3V~8V

  • PROG：-0.3V~Vcc+0.3V

  • BAT：-0.3V~7V

  • TEMP：-0.3V~10V

  • CE：-0.3V~10V

  • BAT 短路持續時間：連續

  • BAT 引腳電流：1200mA

  • PROG 引腳電流：1200uA

  • 最大結溫：145℃

  • 工作環境溫度範圍：-40℃~85℃

  • 貯存溫度範圍：-65℃~125℃

  • 引腳溫度(焊接時間10秒)：260℃








  鋰電充電電路 4056A的應用：

  • 移動電話、PDA

  • MP3、MP4播放器

  • 數碼相機

  • 電子詞典

  • GPS

  • 便攜式設備、各種充電器








  鋰電充電電路 4056A的電特性：

  凡是注●表示該指標適合整個(ge) 工作溫度範圍，否則僅(jin) 值TA=25℃，Vcc=5V，除非特別注明

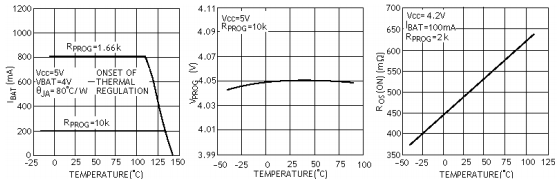

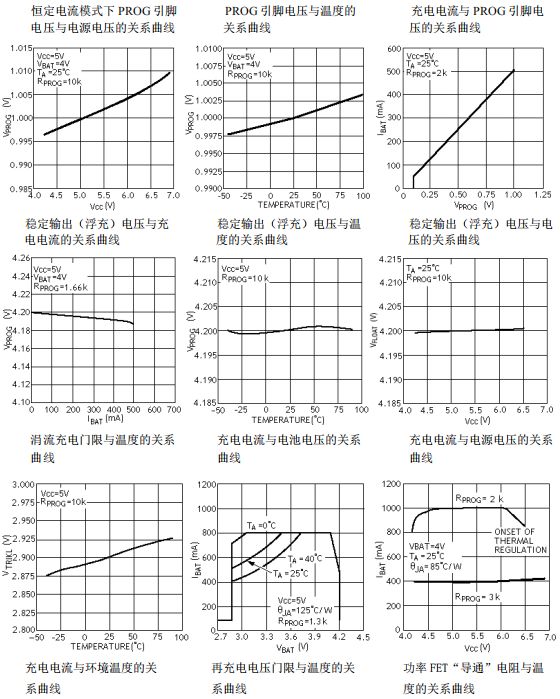

  鋰電充電電路 4056A的典型性能特征：

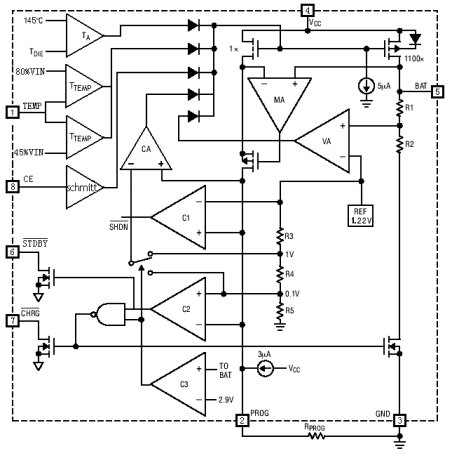

  鋰電充電電路 4056A的方框圖：

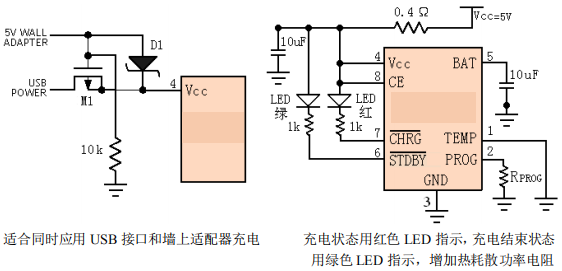

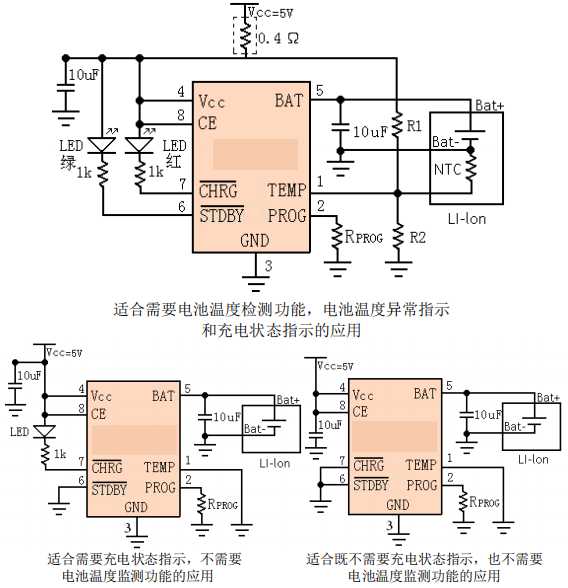

  鋰電充電電路 4056A的典型應用圖：












  ---
