可控矽如何測量好壞？华体会竞猜app與(yu) 华体会体育沃尔夫斯堡怎麽(me) 區分？
可控矽(Silicon Controlled Rectifier) 簡稱SCR，是一種大功率電器元件，也稱晶閘管。它具有體(ti) 積小、效率高、壽命長等優(you) 點。在自動控製係統中，可作為(wei) 大功率驅動器件，實現用小功率控件控製大功率設備。它在交直流電機調速係統、調功係統及隨動係統中得到了廣泛的應用。
华体会竞猜app是一種可控整流電子元件，能在外部控製信號作用下由關(guan) 斷變為(wei) 導通，但一旦導通，外部信號就無法使其關(guan) 斷，隻能靠去除負載或降低其兩(liang) 端電壓使其關(guan) 斷。华体会竞猜app是由三個(ge) PN結PNPN組成的四層三端半導體(ti) 器件與(yu) 具有一個(ge) PN結的二極管相比，华体会竞猜app正向導通受控製極電流控製；與(yu) 具有兩(liang) 個(ge) PN結的三極管相比，差別在於(yu) 可控矽對控製極電流沒有放大作用。
“华体会体育沃尔夫斯堡”：是在普通可控矽的基礎上發展而成的，它不僅(jin) 能代替兩(liang) 隻反極性並聯的可控矽，而且僅(jin) 需一個(ge) 觸發電路，是比較理想的交流開關(guan) 器件。其英文名稱TRIAC即三端雙向交流開關(guan) 之意。
一、可控矽的測量方法

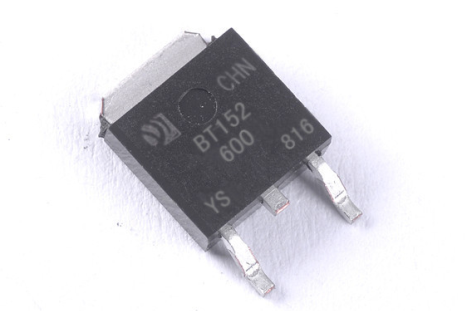

1、华体会竞猜app：
可控矽質量好壞的判別可以從(cong) 四個(ge) 方麵進行。第一是三個(ge) PN結應完好；第二是當陰極和陽極間電壓反向連接時能夠阻斷，不導通；第三是當控製極開路時，陽極和陰極間的電壓正向連接時也不導通；第四是給控製極加上正向電流，給陰極和陽極加正向電壓時，可控矽應當導通，把控製極電流去掉，仍處於(yu) 導通狀態。
用萬(wan) 用表的歐姆擋測量可控矽的極間電阻，就可對前三個(ge) 方麵的好壞進行判斷。具體(ti) 方法是：用R×1k或R×10k擋測陰極和陽極之間的正反向電阻（控製極不接電壓），此兩(liang) 個(ge) 阻值均應很大。電阻值越大，表明正反向漏電電流愈小。如果測得的阻值很低，或近於(yu) 無窮大，說明可控矽已經擊穿短路或已經開路，此可控矽不能使用了。
用R×1k或R×10k擋測陽極和控製極之間的電阻，正反向測量阻值均應幾百千歐以上。
用R×1k或R×100擋，測控製極和陰極之間的PN結的正反向電阻在幾千歐左右，如出現正向阻值接近於(yu) 零值或為(wei) 無窮大，表明控製極和陰極之間的PN結已經損壞。反向阻值應很大，但不能為(wei) 無窮大。正常情況是反向阻值明顯大於(yu) 正向阻值。
萬(wan) 用表選電阻R×1擋，將黑表筆接陽極，紅表筆仍接陰極，此時萬(wan) 用表指針應不動。紅表筆接陰極不動，黑表筆在不脫開陽極的同時用表筆尖去瞬間短接控製極，此時萬(wan) 用表電阻擋指針應向右偏轉，阻值讀數為(wei) 10歐姆左右。如陽極接黑表筆，陰極接紅表筆時，萬(wan) 用表指針發生偏轉，說明該华体会竞猜app已擊穿損壞

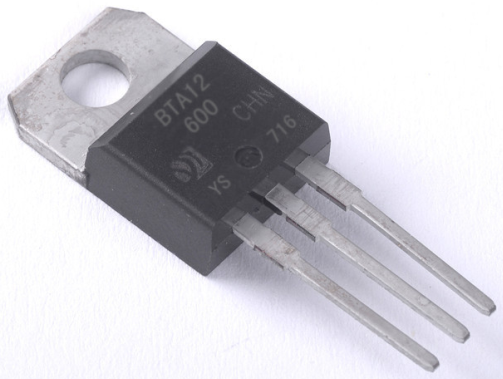

1、华体会体育沃尔夫斯堡：
帶3伏電池的指針萬(wan) 用表電阻R*1Ω擋，用紅、黑兩(liang) 表筆分別測任意兩(liang) 引腳間正反向電阻，結果其中兩(liang) 組讀數為(wei) 無窮大。若一組為(wei) 數十歐姆時，該組紅、黑表所接的兩(liang) 引腳為(wei) 第一陽極A1和控製極G，另一空腳即為(wei) 第二陽極A2。確定A1、G極後，再仔細測量A1、G極間正、反向電阻，讀數相對較小的那次測量的黑表筆所接的引腳為(wei) 第一陽極A1，紅表筆所接引腳為(wei) 控製極G。將黑表筆接已確定的第二陽極A2，紅表筆接第一陽極A1，此時萬(wan) 用表指針不應發生偏轉，阻值為(wei) 無窮大。再用短接線將A2、G極瞬間短接，給G極加上正向觸發電壓，A2、A1間阻值約10歐姆左右。隨後斷開A2、G間短接線，萬(wan) 用表讀數應保持10歐姆左右。互換紅、黑表筆接線，紅表筆接第二陽極A2，黑表筆接第一陽極A1。同樣萬(wan) 用表指針應不發生偏轉，阻值為(wei) 無窮大。用短接線將A2、G極間再次瞬間短接，給G極加上負的觸發電壓，A1、A2間的阻值也是10歐姆左右。隨後斷開A2、G極間短接線，萬(wan) 用表讀數應不變，保持在10歐姆左右。符合以上規律，說明被測华体会体育沃尔夫斯堡未損壞且三個(ge) 引腳極性判斷正確。
檢測較大功率可控矽時，需要在萬(wan) 用表黑筆中串接一節1.5V幹電池，以提高觸發電壓。
二、單向與(yu) 华体会体育沃尔夫斯堡的區分
华体会竞猜app和华体会体育沃尔夫斯堡，都是三個(ge) 電極。华体会竞猜app有陰極（K）、陽極（A）、控製極（G）。
华体会体育沃尔夫斯堡等效於(yu) 兩(liang) 隻單項可控矽反向並聯而成。即其中一隻單向矽陽極與(yu) 另一隻陰極相邊連，其引出端稱T2極，其中一隻單向矽陰極與(yu) 另一隻陽極相連，其引出端稱T2極，剩下則為(wei) 控製極（G）。
1、單、华体会体育沃尔夫斯堡的判別：先任測兩(liang) 個(ge) 極，若正、反測指針均不動（R×1擋），可能是A、K或G、A極（對华体会竞猜app）也可能是T2、T1或T2、G極（對华体会体育沃尔夫斯堡）。若其中有一次測量指示為(wei) 幾十至幾百歐，則必為(wei) 华体会竞猜app。且紅筆所接為(wei) K極，黑筆接的為(wei) G極，剩下即為(wei) A極。若正、反向測批示均為(wei) 幾十至幾百歐，則必為(wei) 华体会体育沃尔夫斯堡。再將旋鈕撥至R×1或R×10擋複測，其中必有一次阻值稍大，則稍大的一次紅筆接的為(wei) G極，黑筆所接為(wei) T1極，餘(yu) 下是T2極。
2、性能的差別：將旋鈕撥至R×1擋，對於(yu) 1~6A华体会竞猜app，紅筆接K極，黑筆同時接通G、A極，在保持黑筆不脫離A極狀態下斷開G極，指針應指示幾十歐至一百歐，此時可控矽已被觸發，且觸發電壓低（或觸發電流小）。然後瞬時斷開A極再接通，指針應退回∞位置，則表明可控矽良好。
對於(yu) 1~6A华体会体育沃尔夫斯堡，紅筆接T1極，黑筆同時接G、T2極，在保證黑筆不脫離T2極的前提下斷開G極，指針應指示為(wei) 幾十至一百多歐（視可控矽電流大小、廠家不同而異）。然後將兩(liang) 筆對調，重複上述步驟測一次，指針指示還要比上一次稍大十幾至幾十歐，則表明可控矽良好，且觸發電壓（或電流）小。
若保持接通A極或T2極時斷開G極，指針立即退回∞位置，則說明可控矽觸發電流太大或損壞。可按圖2方法進一步測量，對於(yu) 华体会竞猜app，閉合開關(guan) K，燈應發亮，斷開K燈仍不息滅，否則說明可控矽損壞。
對於(yu) 华体会体育沃尔夫斯堡，閉合開關(guan) K，燈應發亮，斷開K，燈應不息滅。然後將電池反接，重複上述步驟，均應是同一結果，才說明是好的。否則說明該器件已損壞
