  T405 TO-252 华体会体育沃尔夫斯堡 可控矽T405引腳圖







  华体会体育沃尔夫斯堡T405的引腳圖：









  华体会体育沃尔夫斯堡T405的產(chan) 品特點：

  • NPNPN 五層結構的矽雙向器件

  • P 型對通擴散隔離

  • 台麵玻璃鈍化工藝

  • 背麵多層金屬電極

  • 工作結溫高，換向能力強

  • 高電壓變化率 dV/dt

  • 大電流變化率 dI/dt

  • 符合 RoHS 規範

  • 封裝形式：TO-252








  华体会体育沃尔夫斯堡T405的應用：

          加熱控製器、馬達調速控製器、麻將機、攪拌機、直發器、麵包機等家用電器







  华体会体育沃尔夫斯堡T405的極限值：

  • 斷態重複峰值電壓 V_DRM/V_RRM：600/800V

  • 通態均方根電流 I_T(RMS)：4A

  • 通態不重複浪湧電流 I_TSM：30A

  • 通態電流臨(lin) 界上升率 dI_T/dt：50A/μs

  • 門極峰值電流 I_GM：4A

  • 門極峰值功率 P_GM：4W

  • 門極平均功率 P_G(AV)：1W

  • 存儲(chu) 溫度 T_STG：-40~+150℃

  • 工作結溫 T_j：-40~+125℃








  华体会体育沃尔夫斯堡T405的電特性：

  符號	參數	數值	單位
  IGT	門極觸發電流	≤5	mA
  VGT	門極觸發電壓	≤1.3	V
  VGD	門極不觸發電壓	≥0.2
  IH	維持電流	≤10	mA
  IL	擎住電流 I-III	≤10
  	擎住電流 II	≤15
  dVD/dt	斷態電壓臨界上升率	≥20	V/μs
  VTM	通態壓降	≤1.55	V
  IDRM/IRRM	斷態重複峰值電流 VD=VDRM/VRRM,Tj=25℃	≤5	μA
  	斷態重複峰值電流 VD=VDRM/VRRM,Tj=125℃	≤1	mA

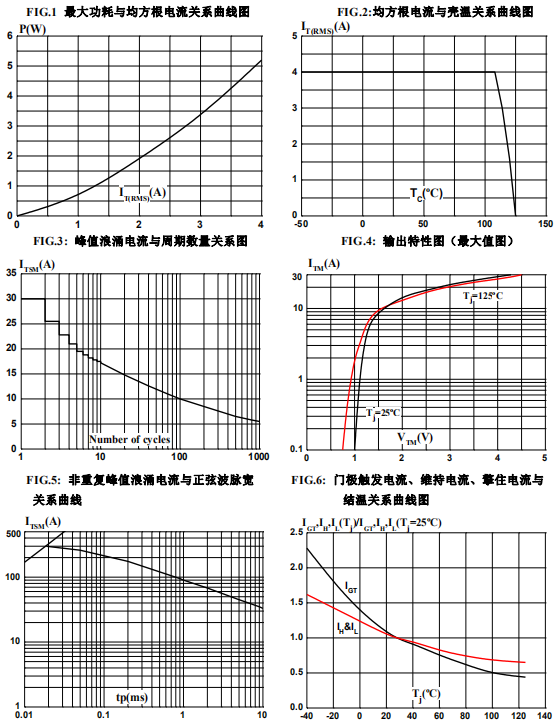

  华体会体育沃尔夫斯堡T405的參數特性曲線：

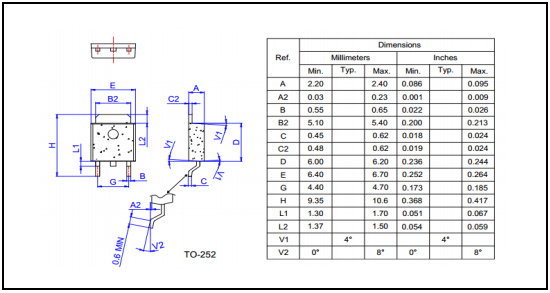

  华体会体育沃尔夫斯堡T405的封裝外形尺寸：









  ---
