  塑封可控矽 T405 TO-220F 4A可控矽數據參數







  塑封可控矽 T405的應用領域：

  • 加熱控製器

  • 馬達調速控製器

  • 麻將機

  • 攪拌機

  • 直發器

  • 麵包機等家用電器







  塑封可控矽 T405的應用：









  塑封可控矽 T405的極限值：

  符號	參數	數值	單位
  VDRM/VRRM	斷態重複峰值電壓	600/800	V
  IT(RMS)	通態均方根電流	4	A
  ITSM	通態不重複浪湧電流	30
  I2t	I2t 值	5.1	A2s
  dIT/dt	通態電流臨界上升率	50	A/μs
  IGM	門極峰值電流	4	A
  PGM	門極峰值功率	4	W
  PG(AV)	門極平均功率	1
  TSTG	存儲溫度	-40~+150	℃
  Tj	工作結溫	-40~+125







  塑封可控矽 T405的電特性：

  符號	參數	數值	單位
  IGT	門極觸發電流	≤5	mA
  VGT	門極觸發電壓	≤1.3	V
  VGD	門極不觸發電壓	≥0.2
  IH	維持電流	≤10	mA
  IL	擎住電流 I-III	≤10
  	擎住電流 II	≤15
  dVD/dt	斷態電壓臨界上升率	≥20	V/μs
  VTM	通態壓降	≤1.55	V







  塑封可控矽 T405的熱阻：


  符號	參數	數值	單位
  Rth(j-c)	結到管殼的熱阻(AC)	4	℃/W
  Rth(j-a)	結到環境的熱阻	60

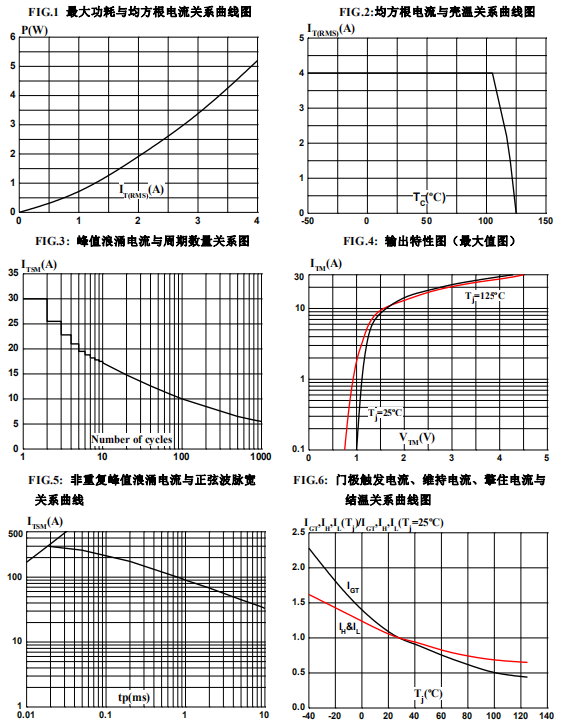

  塑封可控矽 T405的參數特性曲線：

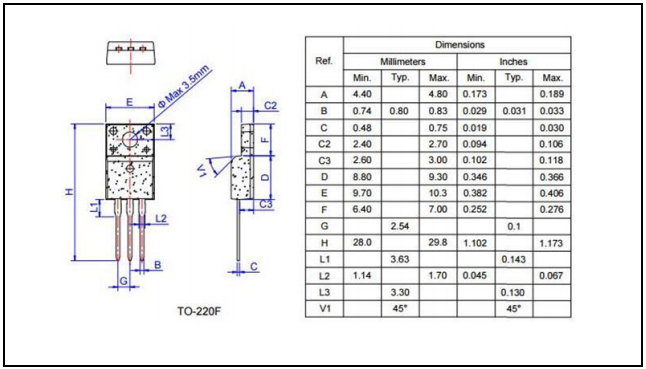

  塑封可控矽 T405的封裝外形尺寸：









  ---
