  可控矽 BTA312 TO-220C 12A华体会体育沃尔夫斯堡







  华体会体育沃尔夫斯堡 BTA312的引腳圖：









  华体会体育沃尔夫斯堡 BTA312的特點：

  • NPNPN 五層結構的矽雙向器件

  • P 型對通擴散隔離

  • 台麵玻璃鈍化工藝

  • 背麵多層金屬電極

  • 工作結溫高，換向能力強

  • 高電壓變化率 dV/dt

  • 大電流變化率 dI/dt

  • 符合 RoHS 規範

  • 封裝形式：TO-220C








  华体会体育沃尔夫斯堡 BTA312的極限值：

  • 斷態重複峰值電壓 V_DRM/V_RRM：600/800V

  • 通態均方根電流 I_T(RMS)：12A

  • 通態不重複浪湧電流 I_TSM：100A

  • 通態電流臨(lin) 界上升率 dI_T/dt：50A/μs

  • 門極峰值電流 I_GM：2A

  • 門極峰值功率 P_GM：5W

  • 門極平均功率 P_G(AV)：0.5W

  • 存儲(chu) 溫度 T_STG：-40~+150℃

  • 工作結溫 T_j：-40~+125℃








  华体会体育沃尔夫斯堡 BTA312的電特性：

  符號	參數	測試條件		數值			單位
  				D	E	C
  IGT	門極觸發電流	VD=12V, IT=0.1A, Tj=25℃	I-II-III	≤5	≤10	≤35	mA
  VGT	門極觸發電壓		I-II-III	≤1.3			V
  VGD	門極不觸發電壓	VD=VDRM,Tj=125℃		≥0.2
  IH	維持電流	VD=12V,Tj=25℃		≤10	≤15	≤35	mA
  IL	擎住電流	VD=12V, IG=0.1A	I-III	≤10	≤25	≤50
  			II	≤15	≤30	≤60
  dVD/dt	斷態電壓臨界上升率	VD=67%VDRM, 門極開路 Tj=125℃		≥20	≥50	≥500	A/μs
  VTM	通態壓降	ITM=15A,tp=380μs		≤1.55			V
  IDRM/IRRM	斷態重複峰值電流	VD=VDRM/VRRM,Tj=25℃		≤5	≤5	≤5	μA
  		VD=VDRM/VRRM,Tj=125℃		≤1	≤1	≤1	mA

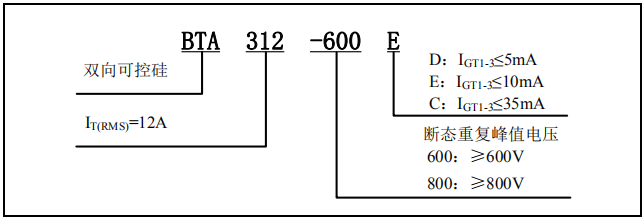

  华体会体育沃尔夫斯堡 BTA312的型號、標識說明：

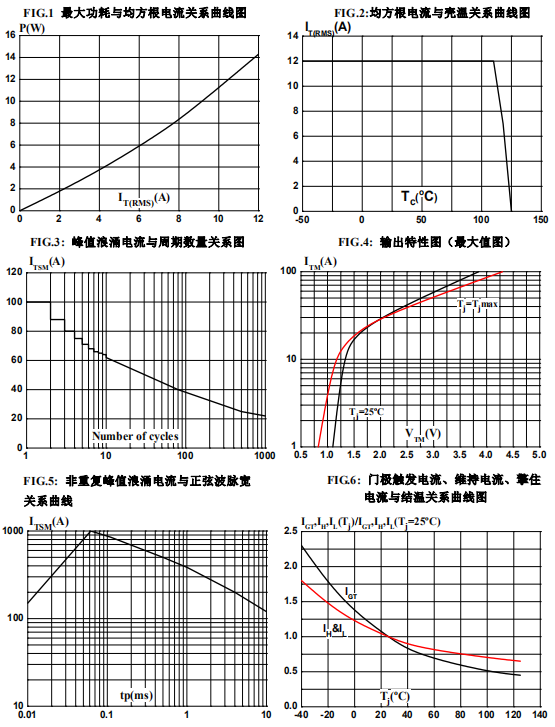

  华体会体育沃尔夫斯堡 BTA312的參數特性曲線：









  ---
