  插件可控矽 Z00607 TO-92 四象限华体会体育沃尔夫斯堡







  插件可控矽 Z00607的引腳圖：









  插件可控矽 Z00607的應用：

          加熱控製器、彩燈控製器、電飯煲、燃氣點火器、電風扇調速器等







  插件可控矽 Z00607的特點：


  • NPNPN 五層結構的矽雙向器件

  • P 型對通擴散隔離

  • 台麵玻璃鈍化工藝

  • 背麵多層金屬電極

  • 符合 RoHS 規範

  • 封裝形式：TO-92








  插件可控矽 Z00607的極限值：


  • 斷態重複峰值電壓 V_DRM/V_RRM：600/800V

  • 通態均方根電流 I_T(RMS)：0.8A

  • 通態不重複浪湧電流 I_TSM：9A

  • 通態電流臨(lin) 界上升率 dI_T/dt：20A/μs

  • 門極峰值電流 I_GM：1A

  • 門極平均功率 P_G(AV)：0.1W

  • 存儲(chu) 溫度 T_STG：-40~+150℃

  • 工作結溫 T_j：-40~+110℃







  插件可控矽 Z00607的電特性：

  符號	參數	數值	單位
  IGT	門極觸發電流 I-II-III	5	mA
  	門極觸發電流 IV	7
  VGT	門極觸發電壓	1.3	V
  VGD	門極不觸發電壓	0.2
  IH	維持電流	5	mA
  IL	擎住電流 I-III-IV	10
  	擎住電流 II	15
  dVD/dt	斷態電壓臨界上升率	10	V/μs
  VTM	通態壓降	1.55	V







  插件可控矽 Z00607的熱阻：

  符號	參數	數值	單位
  Rth(j-c)	結到管殼的熱阻(AC)	60	℃/W
  Rth(j-a)	結到環境的熱阻	150

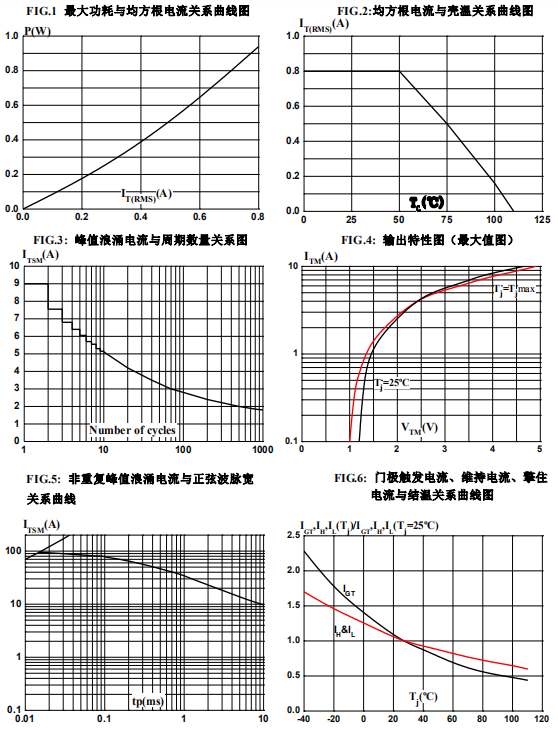

  插件可控矽 Z00607的參數特性曲線：









  ---
