  移位寄存器 74HC164 中文資料 邏輯電路







  移位寄存器 74HC164的描述：

         74HC164是高速矽門 CMOS 器件，與(yu) 低功耗肖特基型 TTL(LSTTL)器件的引腳兼容。74HC164是8位邊沿觸發式移位寄存器，串行輸入數據，然後並行輸出。數據通過兩(liang) 個(ge) 輸入端(DSA 或 DSB)之一串行輸入；任一輸入端可以用作高電平使能端，控製另一輸入端的數據輸入。兩(liang) 個(ge) 輸入端或者連接在一起，或者把不用的輸入端接高電平，一定不要懸空。

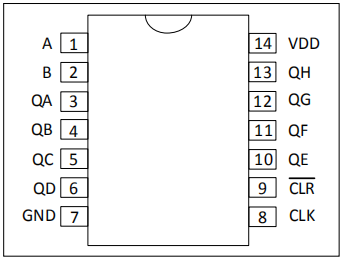

  移位寄存器 74HC164的引腳圖：

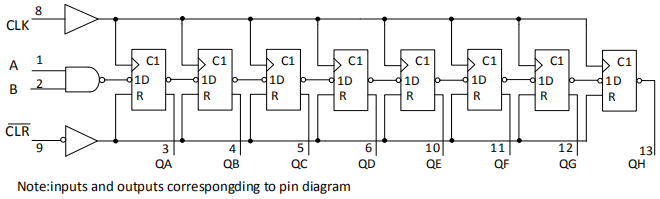

  移位寄存器 74HC164的邏輯框圖：









  移位寄存器 74HC164的極限值：


  參數	符號	數值	單位
  邏輯電源電壓	VDD	-0.5~+6	V
  邏輯輸入電壓	VLI	-0.5~VDD+0.5
  輸出電流	IO	-50	mA
  功耗	PD	400	mW
  工作環境溫度	Topr	-40~+80	℃
  存儲溫度範圍	Tstg	-65~+150

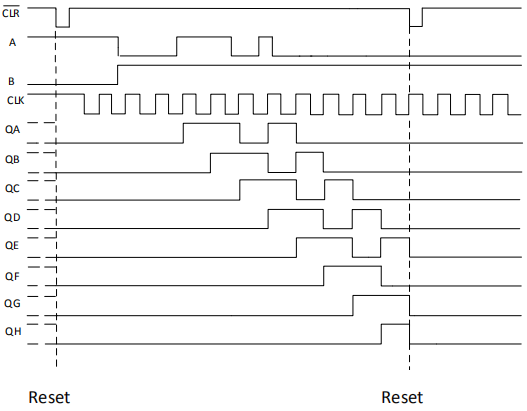

  移位寄存器 74HC164的工作時序圖：









  移位寄存器 74HC164的封裝外形尺寸：

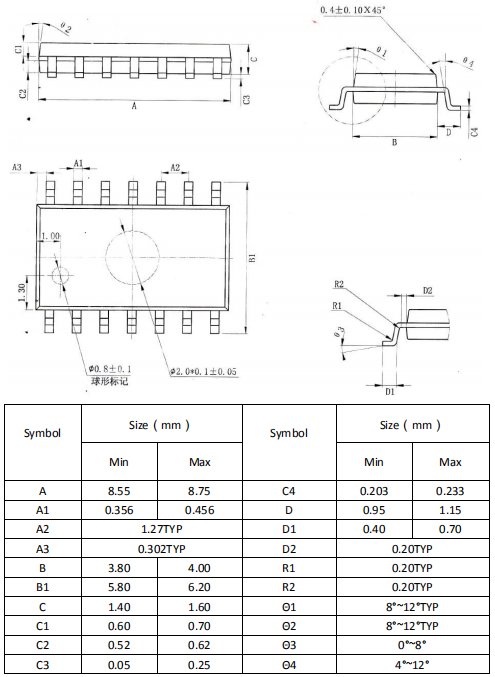

  1、SOP-14封裝：

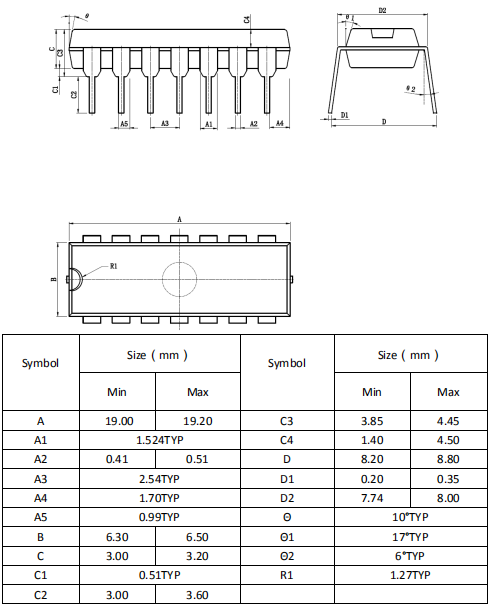

  2、DIP-14封裝：









  ---
