  低功耗雙運算放大器 LM258 雙運放IC 中文資料







  雙運放IC LM258的描述：

          LM258是由兩(liang) 個(ge) 獨立的高增益運算放大器組成。可以是單電源工作，也可以是雙電源工作，電源的功耗電流與(yu) 電源電壓大小無關(guan) 。應用範圍包括音頻放大器、工業(ye) 控製、DC增益部件和所有常規運算放大電路。LM258采用DIP8或SOP8封裝形式。







  雙運放IC LM258的引腳排列圖：









  雙運放IC LM258的特點：

  • 可單電源或雙電源工作

  • 包含兩(liang) 個(ge) 運算放大器

  • 邏輯電路匹配

  • 功耗小

  • 頻率範圍寬

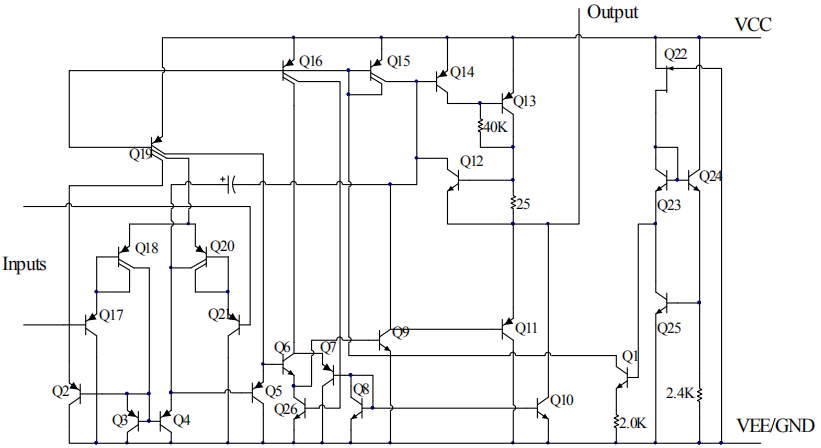

  雙運放IC LM258的功能框圖(每路運放)：









  雙運放IC LM258的極限值：

  若無其它規定，Tamb=25A

  參數	數值	單位
  電源電壓	32或±16	V
  差分輸入電壓	32
  輸入電壓	-0.3~VCC
  功耗(DIP封裝)	830	mW
  功耗(SOP封裝)	530
  輸出端對地短路電流(每路放大器)(V≤15V、Ta=25℃)	持續
  輸入電流(VIN〈-0.3V)	50	mA
  最大工作結溫	150	℃
  工作環境溫度	-25~85
  貯存溫度	-65~150

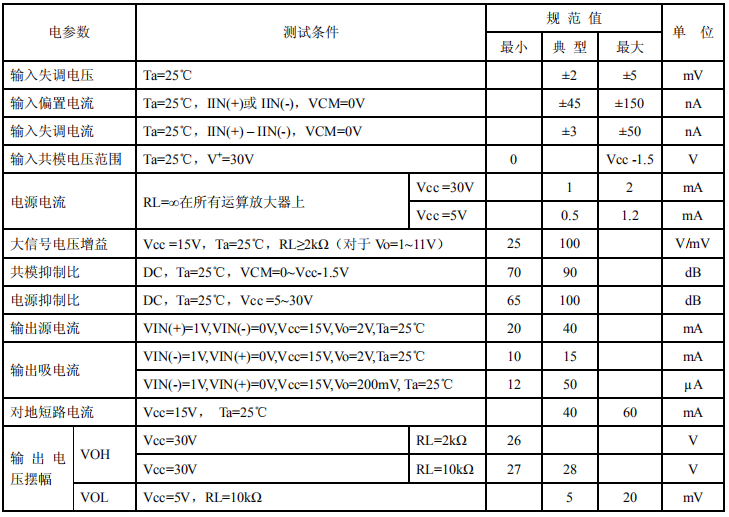

  雙運放IC LM258的電特性：

  若無其它規定，Vcc=5V

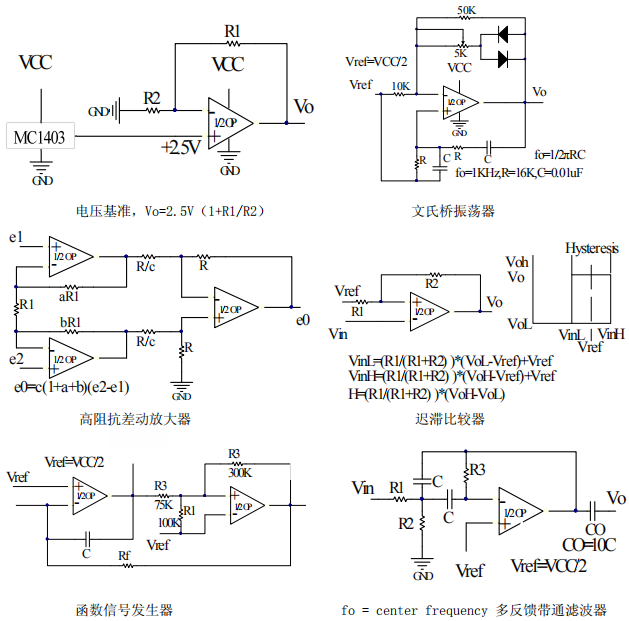

  雙運放IC LM258的典型應用圖：









  ---
