  雙運算放大器 LM358 50V高壓運放 LM358中文資料







  一、50V高壓運放 LM358的描述：

          LM358內(nei) 部包括有兩(liang) 個(ge) 獨立的、高增益、內(nei) 部頻率補償(chang) 的雙運算放大器，適合於(yu) 電源電壓範圍很寬的單電源使用，也適用於(yu) 雙電源工作模式，在推薦的工作條件下，電源電流與(yu) 電源電壓無關(guan) 。它的使用範圍包括傳(chuan) 感放大器、直流增益模組，音頻放大器、工業(ye) 控製、DC增益部件和其他所有可用單電源供電的使用運算放大器的場合。







  二、50V高壓運放 LM358的特點：

  • 內(nei) 置頻率補償(chang) 回路

  • 直流電壓增益高(約 100dB)

  • 單位增益頻率寬(約 1MHz)

  • 電源電壓範圍寬：


          單電源(3~36V)

          雙電源(±1.5~±18V)

  • 低功耗電流0.5mA，適合於(yu) 電池供電

  • 低輸入偏置電流 45nA

  • 低輸入失調電壓 2mV

  • 共模輸入電壓範圍寬，接近地電平

  • 差模輸入電壓範圍寬，等於(yu) 電源電平範圍

  • 輸出電壓擺幅大(0至VCC-1.5V)

  • 封裝形式：DIP8、SOP8








  三、50V高壓運放 LM358的應用：

  • 傳(chuan) 感放大器

  • 直流增益模組

  • 音頻放大器

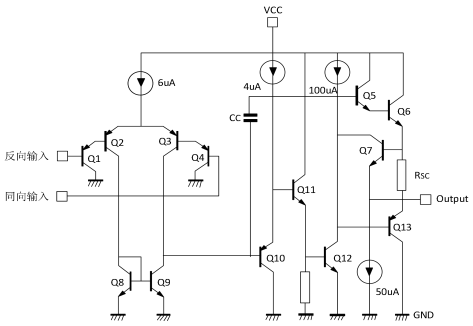

  四、50V高壓運放 LM358的內(nei) 部原理圖與(yu) 引腳圖：









  五、50V高壓運放 LM358的極限值：

  除非有特殊要求，T_A=25℃

  參數	符號	數值	單位
  電源電壓(單電源)	VCC	40	V
  電源電壓(雙電源)		±20
  差模輸入電壓	VIDR	38
  共模輸入電壓	VIN	-0.3~38
  輸入電流	IIN	50	mA
  功耗 DIP	PD	830	mW
  功耗 SOP		550
  工作環境溫度	TA	0~+70	℃
  貯存溫度	Tstg	-65~+150

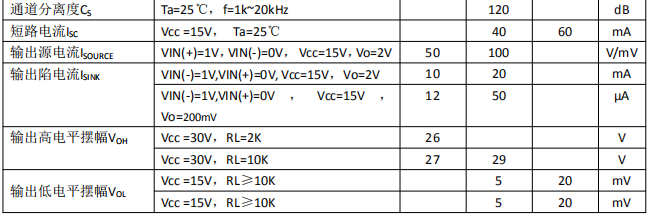

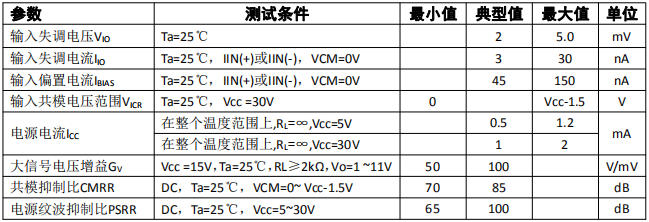

  六、50V高壓運放 LM358的電特性：

  除非有特殊要求，T_A=0~85℃，V_CC=12V

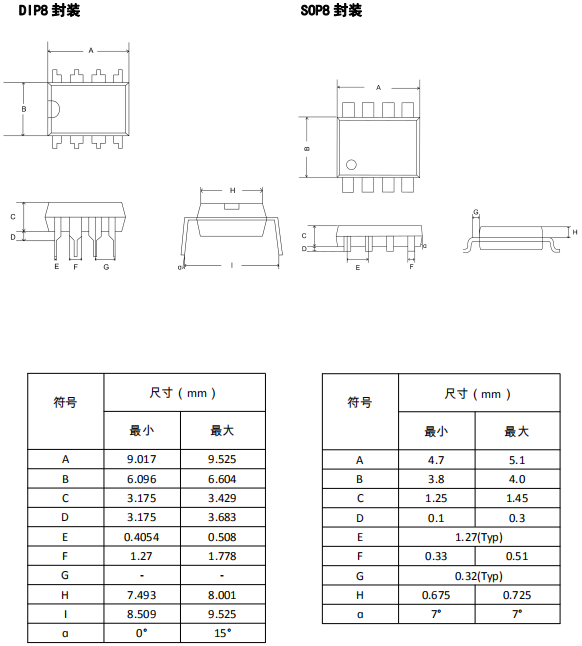

  七、50V高壓運放 LM358的封裝外形尺寸：









  ---
