  雙比較器電路 LM393 8腳比較器中文資料







  一、LM393的描述：

          LM393 是一塊雙比較器電路，其有兩(liang) 個(ge) 獨立，精確的電壓比較器組成，失調電壓不超過2.0Mv。兩(liang) 比較器是專(zhuan) 門設計在電壓範圍較寬的單電源下工作，但在雙電源下也能工作，並且其電源電流大小不受電源電壓幅度大小影響，這些比較器有一個(ge) 獨特的性能，就是即使在單電源下工作，其輸入共模電壓範圍也保持零電平。







  二、LM393的特點：

  • 電源電壓範圍寬：單電源：2~36V；雙電源：1V~±18V

  • 低輸入偏置電流：25mA

  • 低輸入失調電流：±5mA

  • 最大失調電壓：3mV

  • 輸入共模電壓範圍可達零電平

  • 輸入差分電壓範圍等於(yu) 電源電壓

  • 輸出電壓可與(yu) TTL、DTL、ECL、MOS和CMOS、邏輯係統兼容

  • 封裝形式：DIP8/SOP8







  三、LM393的極限值：

  除非另有規定：T_amb=25℃

  參數	符號	數值	單位
  雙電源電壓	VCC	±18	V
  單電源電壓	VCC	36
  輸入差分電壓	VID	36
  輸入電壓	VIN	-0.3~36
  輸出對地：短路電流	IOG	≤20	mA
  輸入電流：VIN＜-0.3V	IIN	50
  工作溫度範圍	Topt	0~70	℃
  貯存溫度範圍	Tstg	-65~150
  功耗	PD	570	mW







  四、LM393的電特性：

  除非另有規定 T_amb=25℃，V_CC=5V

  參數	符號	最小值	典型值	最大值	單位
  輸入失調電壓	VOS		±1	±5	mV
  輸入偏置電流	IIB		25	250	nA
  輸入失調電流	IIS		±5	±50
  輸入共模電壓範圍	VIS	0		VCC-1.5	V
  電源電流 (所有比較器的 RL=∞)	ICCQ		0.4	1	mA
  電源電流 (所有運放 RL=∞，VCC=30V)				2.5
  電壓增益	AV	50	200		V/mV
  大信號響應時間	TISP		300		uS
  響應時間	TSP		1.3
  輸出灌電流	ISINK	6	16		mA
  輸出漏電流	ILEAK		1		nA
  輸入失調電壓	VOS			9	mV
  輸入失調電流	IIS		±150		nA
  輸入偏置電流	IIB			400	nA
  輸出共模電壓範圍	VIC			VCC-2	V
  飽和電壓	VOL			700	mA
  輸出漏電流	ILEAK			1	μA
  輸入差分電壓	VID			36	V

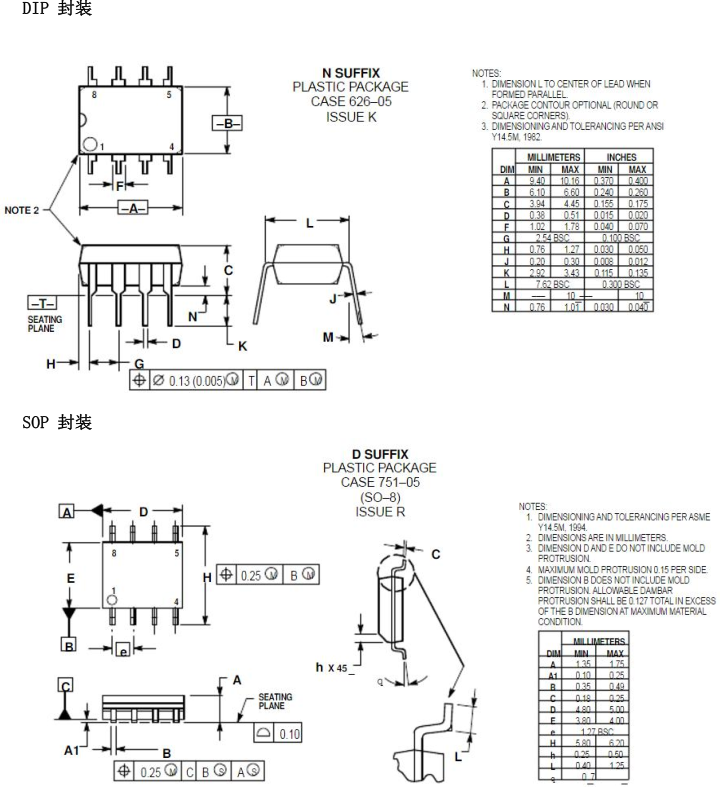

  五、LM393的封裝外形尺寸：









  ---
