  可控矽有哪幾種分類？如何判別？







  什麽(me) 是可控矽

          可控矽(Silicon Controlled Rectifier) 簡稱SCR，是一種大功率電器元件，也稱晶閘管。它具有體(ti) 積小、效率高、壽命長等優(you) 點。在自動控製係統中，可作為(wei) 大功率驅動器件，實現用小功率控件控製大功率設備。它在交直流電機調速係統、調功係統及隨動係統中得到了廣泛的應用。

          可控矽分华体会竞猜app和华体会体育沃尔夫斯堡兩(liang) 種。华体会体育沃尔夫斯堡也叫三端华体会体育沃尔夫斯堡，簡稱TRIAC。华体会体育沃尔夫斯堡在結構上相當於(yu) 兩(liang) 個(ge) 华体会竞猜app反向連接，這種可控矽具有雙向導通功能。其通斷狀態由控製極G決(jue) 定。在控製極G上加正脈衝(chong) (或負脈衝(chong) )可使其正向(或反向)導通。這種裝置的優(you) 點是控製電路簡單，沒有反向耐壓問題，因此特別適合做交流無觸點開關(guan) 使用。












  可控矽的工作原理

  （1）導通

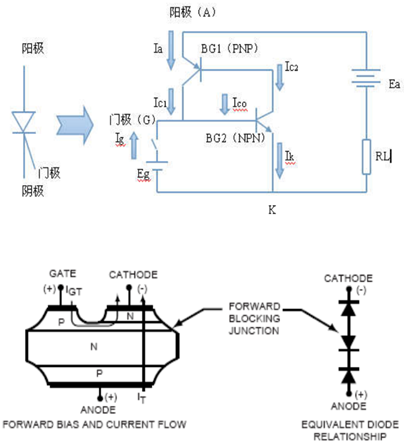

  • 柵極懸空時，BG1和BG2截止，沒有電流流過負載電阻RL。

  • 柵極輸入一個(ge) 脈衝(chong) 電壓(注入觸發電流 Ig)時，BG2導通，VCE(BG2)下降，VBE(BG1)升高。

  • 正反饋過程：

          Ig↑→Ic2↑→Ia↑→Ic1↑→Ig↑ 使BG1和BG2進入飽和導通狀態。

  • 電路很快從(cong) 截止狀態進入導通狀態。

  • 由於(yu) 正反饋的作用柵極Ig沒有觸發將保持導通狀態不變。














  （2）截止

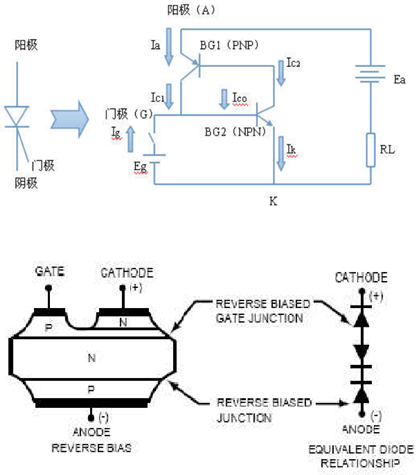

  陽極—陰極加上反向電壓

  • BG1和BG2截止

  • 加大負載電阻RL使電流減少BG1和BG2的基電流也將減少。

  • 當減少到某一個(ge) 值時由於(yu) 電路的正反饋作用，電路翻轉為(wei) 截止狀態。


  這個(ge) 電流為(wei) 維持電流IH









  可控矽的類型

          可控矽有多種分類方法。

          （一）按關(guan) 斷、導通及控製方式分類：可控矽按其關(guan) 斷、導通及控製方式可分為(wei) 普通可控矽、华体会体育沃尔夫斯堡、逆導可控矽、門極關(guan) 斷可控矽（GTO）、BTG可控矽、溫控可控矽和光控可控矽等多種。

          （二）按引腳和極性分類：可控矽按其引腳和極性可分為(wei) 二極可控矽、三極可控矽和四極可控矽。

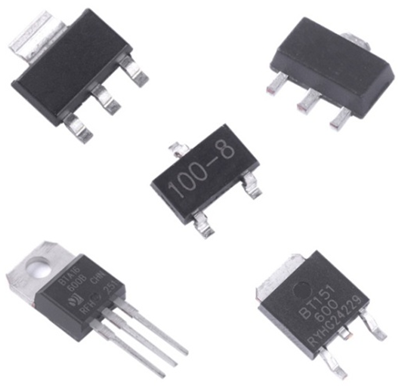

          （三）按封裝形式分類：可控矽按其封裝形式可分為(wei) 金屬封裝可控矽、塑封可控矽和陶瓷封裝可控矽三種類型。其中，金屬封裝可控矽又分為(wei) 螺栓形、平板形、圓殼形等多種；塑封可控矽又分為(wei) 帶散熱片型和不帶散熱片型兩(liang) 種。

          （四）按電流容量分類：可控矽按電流容量可分為(wei) 大功率可控矽、中功率可控矽和小功率可控矽三種。通常，大功率可控矽多采用金屬殼封裝，而中、小功率可控矽則多采用塑封或陶瓷封裝。

          （五）按關(guan) 斷速度分類：可控矽按其關(guan) 斷速度可分為(wei) 普通可控矽和高頻（快速）可控矽。

          （六）過零觸發-一般是調功，即當正弦交流電交流電電壓相位過零點觸發，必須是過零點才觸發，導通可控矽。

          （七）非過零觸發-無論交流電電壓在什麽(me) 相位的時候都可觸發導通可控矽，常見的是移相觸發，即通過改變正弦交流電的導通角（角相位），來改變輸出百分比。



  可控矽的判別

          可控矽分华体会竞猜app和华体会体育沃尔夫斯堡兩(liang) 種，都是三個(ge) 電極。华体会竞猜app有陰極（K）、陽極（A）、控製極（G）。华体会体育沃尔夫斯堡等效於(yu) 兩(liang) 隻單項可控矽反向並聯而成。即其中一隻單向矽陽極與(yu) 另一隻陰極相邊連，其引出端稱T2極，其中一隻單向矽陰極與(yu) 另一隻陽極相連，其引出端稱T2極，剩下則為(wei) 控製極（G）。

          1、單、华体会体育沃尔夫斯堡的判別：先任測兩(liang) 個(ge) 極，若正、反測指針均不動（R&TImes;1擋），可能是A、K或G、A極（對华体会竞猜app）也可能是T2、T1或T2、G極（對华体会体育沃尔夫斯堡）。若其中有一次測量指示為(wei) 幾十至幾百歐，則必為(wei) 华体会竞猜app。且紅筆所接為(wei) K極，黑筆接的為(wei) G極，剩下即為(wei) A極。若正、反向測批示均為(wei) 幾十至幾百歐，則必為(wei) 华体会体育沃尔夫斯堡。再將旋鈕撥至R&TImes;1或R&TImes;10擋複測，其中必有一次阻值稍大，則稍大的一次紅筆接的為(wei) G極，黑筆所接為(wei) T1極，餘(yu) 下是T2極。







  ---
