DC-DC穩壓器芯片 MC34063 國產貼片IC

• 來源：hth体育官网登录 更新時間：2020-04-03 11:01:20點擊：6次

•


  DC-DC穩壓器芯片 MC34063 國產(chan) 貼片IC







  一、MC34063概述：

          MC34063為(wei) 一單片DC-DC變換集成電路，內(nei) 含溫度補償(chang) 的參考電壓源(1.25V)、比較器、能有效限製電流及控製器工作周期的振蕩器、驅動器及大電流輸出開關(guan) 管等，外配少量元件，就能組成升壓、降壓及電壓反轉型 DC-DC 變換器。







  二、MC34063的特點：

  • 工作電壓範圍寬 3.0V~36V

  • 靜態電流小

  • 既有輸出電流限製功能，輸出電流保護功能

  • 輸出開關(guan) 電流達 1.5A

  • 輸出電壓可調

  • 工作頻率可達 100KHz

  • 內(nei) 部基準參考電壓精度 2%








  三、MC34063的極限值參數：

  • 工作電壓範圍：3V~36V

  • 驅動管集電極電流：100mA

  • 輸出電流：1A

  • 功耗：1.25W

  • 工作環境溫度：0~+70℃

  • 貯存溫度：-65~+150℃

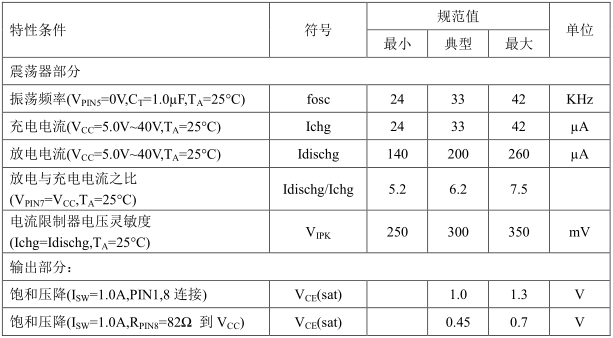

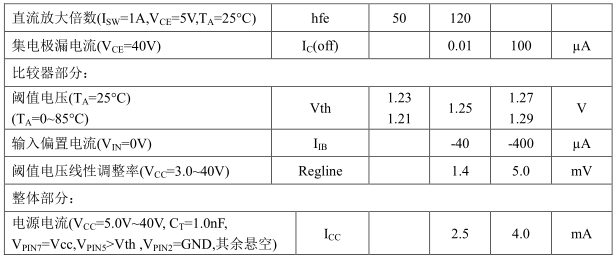

  四、MC34063的電特性(Vcc=5.0V；T_A=0~85℃，除非另外規定)：

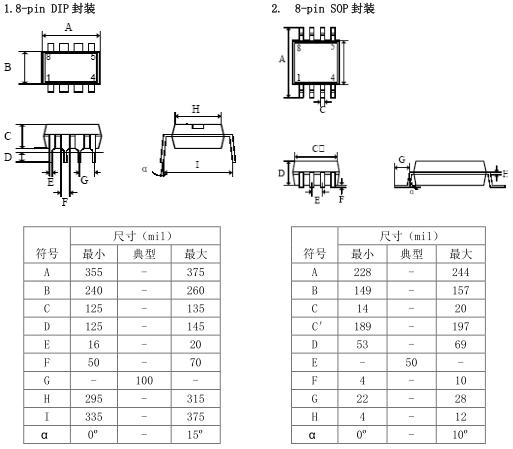

  五、MC34063的封裝外形尺寸：









  ---
