  40A 华体会竞猜app TYN840 TO-220B







  一、TYN840的特點：

  • PNPN 四層結構的矽單向器件

  • P 型對通擴散隔離

  • 台麵玻璃鈍化工藝

  • 背麵多層金屬電極

  • 符合 RoHS 規範

  • 封裝形式：TO-220B








  二、TYN840的腳位圖：









  三、TYN840的應用：

          電加熱控製、電機調速、交流電開關(guan) 、交直流逆變








  四、TYN840的極限值(TCASE=25℃)：

  符號	參數	數值	單位
  VDRM/VRRM	斷態重複峰值電壓	800	V
  IT(AV)	通態平均電流	25	A
  IT(RMS)	通態均方根電流	40
  ITSM	通態不重複浪湧電流	460
  I2t	I2t 值	1060	A2s
  dIT/dt	通態電流臨界上升率	100	A/μs
  IGM	門極峰值電流	4	A
  PG(AV)	門極平均功率	1	W
  TSTG	存儲溫度	-40~+150	℃
  Tj	工作溫度	-40~+125







  五、TYN840的電性能：

  符號	參數	數值	單位
  IGT	門極觸發電流	5~35	mA
  VGT	門極觸發電壓	1.3	V
  VGD	門極不觸發電壓	0.2
  IH	維持電流	75	mA
  IL	擎住電流	150
  dVD/dt	斷態電壓臨界上升率	600	V/μs
  VTM	通態壓降	1.6	V

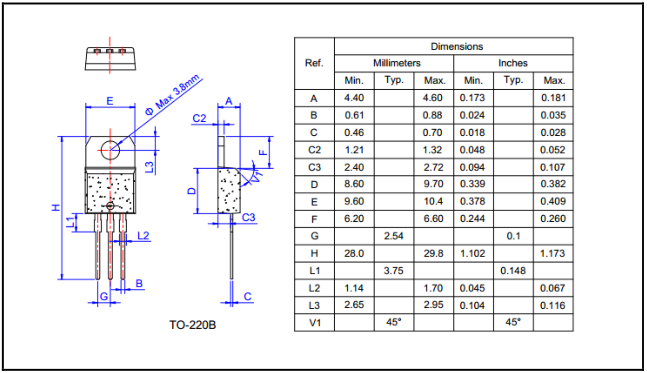

  六、TYN840的封裝外形尺寸：









  ---
