時基電路 NE555 單精度定時器

• 來源：hth体育官网登录 更新時間：2020-03-17 15:02:56點擊：6次

•


  時基電路 NE555 單精度定時器

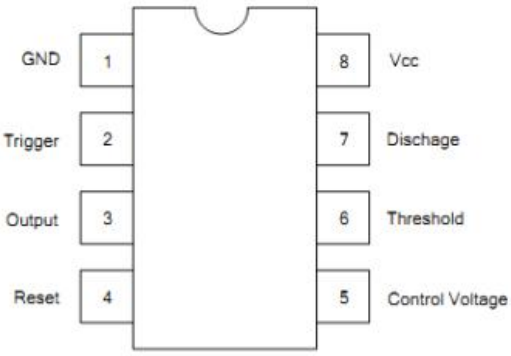

  一、NE555的引腳圖：









  二、NE555的應用：

  • 脈衝(chong) 寬度調製

  • 脈衝(chong) 發生器

  • 單穩態多諧振蕩器

  • 無穩態多諧振蕩器

  • 精確定時







  三、NE555的特點：

  • 斷開時間小於(yu) 2μs

  • 工作頻率大於(yu) 500KHz

  • 高輸出電流

  • 可調占空比

  • TTL兼容

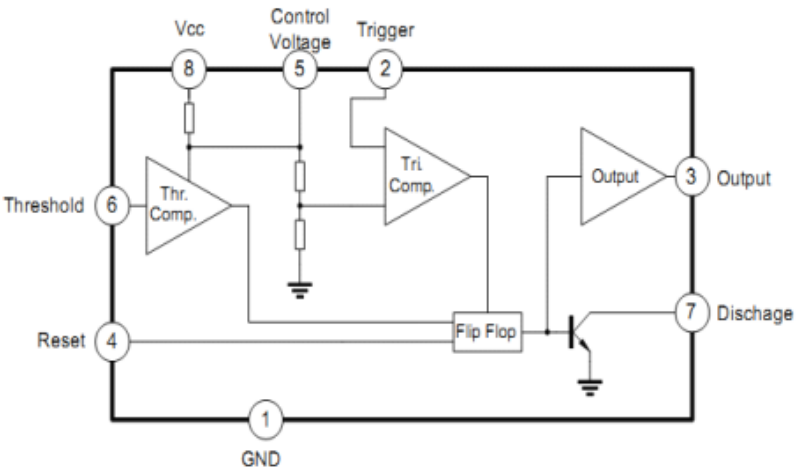

  四、NE555的邏輯框圖：









  五、NE555的極限值：

  參數	符號	數值	單位
  工作電壓	VCC	16	V
  最大功耗	PD	600	mW
  工作溫度	TJ	+125	℃
  存儲溫度	TOPR	-20~+85
  焊接溫度	TSTG	-40~+150







  ---
