  25A华体会体育沃尔夫斯堡 BTA24 三象限可控矽







  一、BTA24的產(chan) 品特征：

  • NPNPN五層結構的矽雙向器件

  • P 型對通擴散隔離

  • 台麵玻璃鈍化工藝

  • 背麵多層金屬電極

  • 工作結溫高，換向能力強







  二、BTA24的極限值(T_CASE=25℃)：

  • 斷態重複峰值電壓(V_DRM/V_RRM)  ------------------------------------------ 600/800V

  • 通態均方根電流(I_T(RMS))  --------------------------------------------------- 25A

  • 通態電流臨(lin) 界上升率(dI_T/dt)  ------------------------------------------------ 50A/μs

  • 門極峰值電流(I_GM)  ---------------------------------------------------------- 4A

  • 門極平均功率(P_G(AV))  ------------------------------------------------------- 1W

  • 存儲(chu) 溫度(T_STG)  --------------------------------------------------------------  -40~+150℃

  • 工作結溫(T_J)  -----------------------------------------------------------------  -40~+125℃







  三、BTA24的管腳排列：









  四、BTA24的電特性：

  符號	參數	數值		單位
  		CW	BW
  IGT	門極觸發電流	≤35	≤50	mA
  VGT	門極觸發電壓	≤1.3		V
  VGD	門極不觸發電壓	≥0.2
  IH	維持電流	≤50	≤75	mA
  IL	擎住電流 I-III	≤60	≤80	mA
  	擎住電流 II	≤80	≤90
  dVD/dt	斷態電壓臨界上升率	≥500	≥1000	V/μs
  VTM	通態壓降	≤1.55		V







  五、BTA24的熱阻：

  符號	參數	數值	單位
  Rth(j-c)	結到管殼的熱阻(AC)	1.7	℃/W
  Rth(j-a)	結到環境的熱阻	60	℃/W

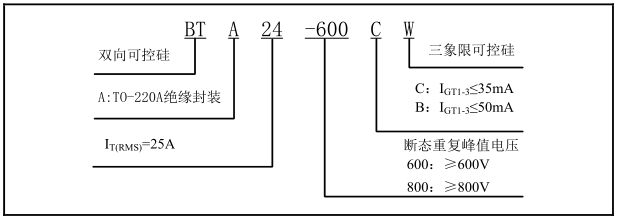

  六、BTA24的標識說明：

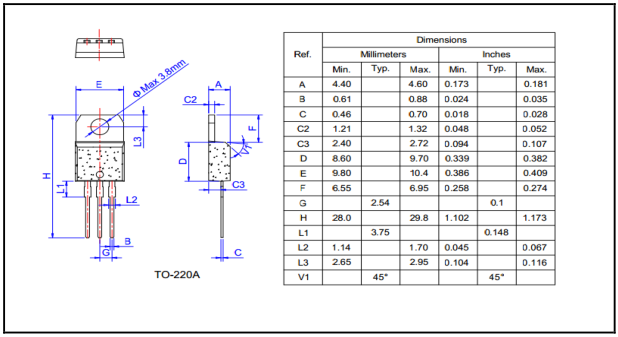

  七、BTA24的封裝外形尺寸：









  ---
