          可控矽(Silicon Controlled Rectifier) 簡稱SCR，是一種大功率電器元件，也稱晶閘管。它具有體(ti) 積小、效率高、壽命長等優(you) 點。在自動控製係統中，可作為(wei) 大功率驅動器件，實現用小功率控件控製大功率設備。它在交直流電機調速係統、調功係統及隨動係統中得到了廣泛的應用。

          可控矽分华体会竞猜app和华体会体育沃尔夫斯堡兩(liang) 種。华体会体育沃尔夫斯堡也叫三端华体会体育沃尔夫斯堡，簡稱TRIAC。华体会体育沃尔夫斯堡在結構上相當於(yu) 兩(liang) 個(ge) 华体会竞猜app反向連接，這種可控矽具有雙向導通功能。其通斷狀態由控製極G決(jue) 定。在控製極G上加正脈衝(chong) (或負脈衝(chong) )可使其正向(或反向)導通。這種裝置的優(you) 點是控製電路簡單，沒有反向耐壓問題，因此特別適合做交流無觸點開關(guan) 使用。






  一、华体会竞猜app工作原理

          华体会竞猜app有陽極A、陰極K、控製極G三個(ge) 電極，由四層半導體(ti) PNPN構成。华体会竞猜app有三個(ge) PN結，其內(nei) 部結構與(yu) 等效電路符號如圖4-10所示。單相可控矽可等效看成一個(ge) PNP型三極管Vl和一個(ge) NPN型三極管V2組合而成，Vl基極和V2集電極相連，Vl集電極和V2基極相連，此連接處為(wei) 可控矽控製極G，Vl的發射極為(wei) 可控矽陽極A，V2的發射極為(wei) 可控矽陰極K。可控矽沒有觸發前，陽極A和陰極K之間呈關(guan) 斷狀態，可控矽被觸發後陽極A和陰極K之間呈導通狀態，電流從(cong) 陽極A流向陰極K，其電路如下圖所示。

          當可控矽控製極G與(yu) 陰極K之間加正向觸發電壓時，可控矽導通，負載有電流通過。可控矽導通後，隻要A、K之間保持正向電壓和維持一定電流，去掉觸發電壓可控矽仍可保持導通狀態。在A、K間電壓與(yu) 電流不能維持導通時，或A、K之間電壓極性發生變化時，可控矽則由導通變為(wei) 截止。






  二、华体会竞猜app觸發電路圖

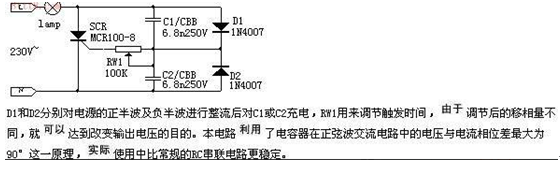

          此電路為(wei) 簡易型，電路非常穩定，可供參考。







  ---
