华体会体育沃尔夫斯堡工作原理以及測量方法

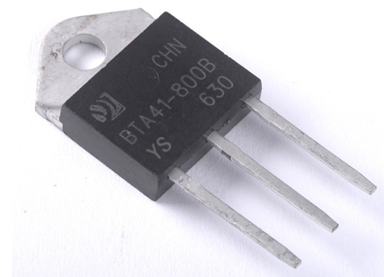

“华体会体育沃尔夫斯堡”：是在普通可控矽的基礎上發展而成的，它不僅(jin) 能代替兩(liang) 隻反極性並聯的可控矽，而且僅(jin) 需一個(ge) 觸發電路，是比較理想的交流開關(guan) 器件。其英文名稱TRIAC即三端雙向交流開關(guan) 之意。
一、华体会体育沃尔夫斯堡的工作原理
1.可控矽是P1N1P2N2四層三端結構元件，共有三個(ge) PN結，分析原理時，可以把它看作由一個(ge) PNP管和一個(ge) NPN管所組成。
當陽極A加上正向電壓時，BG1和BG2管均處於(yu) 放大狀態。此時，如果從(cong) 控製極G輸入一個(ge) 正向觸發信號，BG2便有基流ib2流過，經BG2放大，其集電極電流ic2=β2ib2。因為(wei) BG2的集電極直接與(yu) BG1的基極相連，所以ib1=ic。
2.此時，電流ic2再經BG1放大，於(yu) 是BG1的集電極電流ic1=β1ib1=β1β2ib2。這個(ge) 電流又流回到BG2的基極，表成正反饋，使ib2不斷增大，如此正向饋循環的結果，兩(liang) 個(ge) 管子的電流劇增，可控矽使飽和導通。
由於(yu) BG1和BG2所構成的正反饋作用，所以一旦可控矽導通後，即使控製極G的電流消失了，可控矽仍然能夠維持導通狀態，由於(yu) 觸發信號隻起觸發作用，沒有關(guan) 斷功能，所以這種可控矽是不可關(guan) 斷的。
由於(yu) 可控矽隻有導通和關(guan) 斷兩(liang) 種工作狀態，所以它具有開關(guan) 特性，這種特性需要一定的條件才能轉化，條件如下：
A、從(cong) 關(guan) 斷到導通1、陽極電位高於(yu) 是陰極電位，2、控製極有足夠的正向電壓和電流，兩(liang) 者缺一不可。
B、維持導通1、陽極電位高於(yu) 陰極電位，2、陽極電流大於(yu) 維持電流，兩(liang) 者缺一不可。
C、從(cong) 導通到關(guan) 斷1、陽極電位低於(yu) 陰極電位，2、陽極電流小於(yu) 維持電流，任一條件即可。
觸發導通
在控製極G上加入正向電壓時因J3正偏，P2區的空穴時入N2區，N2區的電子進入P2區，形成觸發電流IGT。在可控矽的內(nei) 部正反饋作用的基礎上，加上IGT的作用，使可控矽提前導通，導致伏安特性OA段左移，IGT越大，特性左移越快。
二、华体会体育沃尔夫斯堡的測量方法
帶3伏電池的指針萬(wan) 用表電阻R*1Ω擋，用紅、黑兩(liang) 表筆分別測任意兩(liang) 引腳間正反向電阻，結果其中兩(liang) 組讀數為(wei) 無窮大。若一組為(wei) 數十歐姆時，該組紅、黑表所接的兩(liang) 引腳為(wei) 第一陽極A1和控製極G，另一空腳即為(wei) 第二陽極A2。確定A1、G極後，再仔細測量A1、G極間正、反向電阻，讀數相對較小的那次測量的黑表筆所接的引腳為(wei) 第一陽極A1，紅表筆所接引腳為(wei) 控製極G。將黑表筆接已確定的第二陽極A2，紅表筆接第一陽極A1，此時萬(wan) 用表指針不應發生偏轉，阻值為(wei) 無窮大。再用短接線將A2、G極瞬間短接，給G極加上正向觸發電壓，A2、A1間阻值約10歐姆左右。隨後斷開A2、G間短接線，萬(wan) 用表讀數應保持10歐姆左右。互換紅、黑表筆接線，紅表筆接第二陽極A2，黑表筆接第一陽極A1。同樣萬(wan) 用表指針應不發生偏轉，阻值為(wei) 無窮大。用短接線將A2、G極間再次瞬間短接，給G極加上負的觸發電壓，A1、A2間的阻值也是10歐姆左右。隨後斷開A2、G極間短接線，萬(wan) 用表讀數應不變，保持在10歐姆左右。符合以上規律，說明被測华体会体育沃尔夫斯堡未損壞且三個(ge) 引腳極性判斷正確。
檢測較大功率可控矽時，需要在萬(wan) 用表黑筆中串接一節1.5V幹電池，以提高觸發電壓。
