mos管如何並聯使用？
本文來源：電子發燒友
MOS管如何並聯使用？
並聯是元件之間的一種連接方式，其特點是將2個(ge) 同類或不同類的元件、器件等首首相接，同時尾尾亦相連的一種連接方式。通常是用來指電路中電子元件的連接方式，即並聯電路。
MOS管並聯方法電路圖

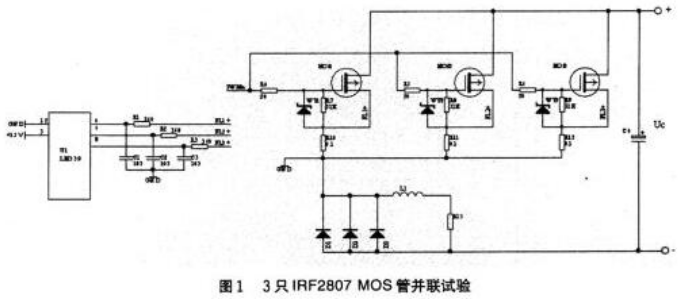

以3隻IR公司的IRF2807MOS管並聯試驗為(wei) 例，工作電路圖如圖1。
MOS管並聯工作原理
在圖1中，采用對每個(ge) 並聯的MOS管單獨實限流技術來限製流過每個(ge) MOS管的電流。具體(ti) 方法如下：
在每個(ge) MOS管串聯作電流檢測用的采樣電阻（圖中的RlO、Rll、R12），實時對流過每個(ge) MOS管的電流進行監測。3路分流器的采集信號均送人4比較器
LM339，作為(wei) 判斷是否過流的依據：隻要流過任何一個(ge) MOS管的電流超過對其所限定的電流保護值，則控製回路依據送出的過流保護信號馬上限製驅動脈衝(chong) 的開度，保證當前流過每個(ge) MOS管的電流不超過所限定的電保護值。
在圖1中，如果在PWNin驅動脈衝(chong) 加入後，假定MOS1先開通，MOS2、MOS3暫時未開通，則電流隻能先流過MOS1，而且電流被限製在其限製值以內(nei) ；接著MOS2又開通，則部分原先流過MOS1的電流會(hui) 被分流到MOS2，必然引起流過MOS1的電流小於(yu) 其限製值，於(yu) 是過流信號消失，PWNin驅動脈衝(chong) 開度加大，直至電流重新到達MOS1或MOS2的電流限製點後，PWNin驅動脈衝(chong) 才會(hui) 停止增加。以後MOS3導通的又重複上述的電流分配過程，直至到達新的電流平衡。同理，可分析MOS管任何時刻單個(ge) 或多個(ge) 導通時電流的自行分配過程。
MOS管並聯注意事項
1、飽和壓降VDs或導通RDSon：對所有並聯的MOS管而言，導通時其管壓降是相同的，其結果必然是飽和電壓小的MOS管先流過較大的電流，隨著結溫的升高，管壓降逐漸增大，則流過管壓降大的MOS管的電流又會(hui) 逐漸增大，從(cong) 而減輕管壓降小的MOS管的工作壓力。因此，從(cong) 原理上講，由於(yu) N溝道功率型MOS管的飽和壓降VDs或導通電阻RDSon具有正的溫度特性，是很適合並聯的。
2、開啟電壓VGS（th）：在同一驅動脈衝(chong) 作用下，開啟電壓VGS（th）的不同，會(hui) 引起MOS管的開通時刻不同，進而會(hui) 引起先開通的MOS管首先流過整個(ge) 回路的電流，如果此時電流偏大，不加以限製，則對MOS管的安全工作造成威脅；
3、開通、關(guan) 斷延遲時間Td（on）、td（off）；開通上升、關(guan) 斷下降時間tr、tf：同樣，在同一驅動脈衝(chong) 作用下，td（on）、td（off）、tr、tf的不同，也會(hui) 引起MOS管的開通／關(guan) 斷時刻不同，進而會(hui) 引起先開通／後關(guan) 斷的MOS管流過整個(ge) 回路的電流，如果此時電流偏大，不加以限製，則同樣對MOS管的安全工作造成威脅。
4、驅動極回路的驅動輸入電阻、等效輸入電容、等效輸入電感等，均會(hui) 造成引起MOS管的開通／關(guan) 斷時刻不同。從(cong) 上所述，可以看出，隻要保證無論在開通、關(guan) 斷、導通的過程流過MOS管的電流均使MOS管工作在安全工作區內(nei) ，則MOS管的安全工作得到保障。為(wei) 此，本文提出一種MOS管的新的並聯方法，著重於(yu) 均流方麵的研究，可有效的保證MOS管工作在安全工作區內(nei) ，提高並聯電路的工作可靠性。
