ULN2001D雙極型達林頓驅動芯片，ULN2001的中文資料

• 來源：hth体育官网登录 更新時間：2019-12-21 11:45:31點擊：6次

•


  ULN2001D雙極型達林頓驅動芯片，ULN2001的中文資料







  一、ULN2001D的描述：

          ULN2001D是一個(ge) 單片高電壓、高電流的達林頓晶體(ti) 管整列集成電路。由3組NPN達林頓管組成。它的高壓輸出特性和陰極鉗位二極管可以轉換感應負載。單個(ge) 達林頓對的集電極電流是250mA。







  二、ULN2001D的特點：

  • 250mA額定集電極電流(單個(ge) 輸出)

  • 最高工作電壓：50V

  • 輸入和各種邏輯類型兼容








  三、ULN2001D的應用：

  • 繼電器驅動器

  • 字錘驅動器

  • 燈驅動器

  • 邏輯驅動器








  四、ULN2001D的引腳圖：

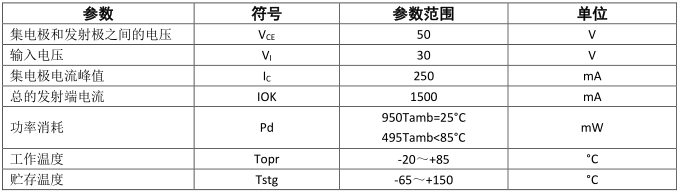

  五、ULN2001D的極限值：

  除非有特殊要求，T_A=25℃

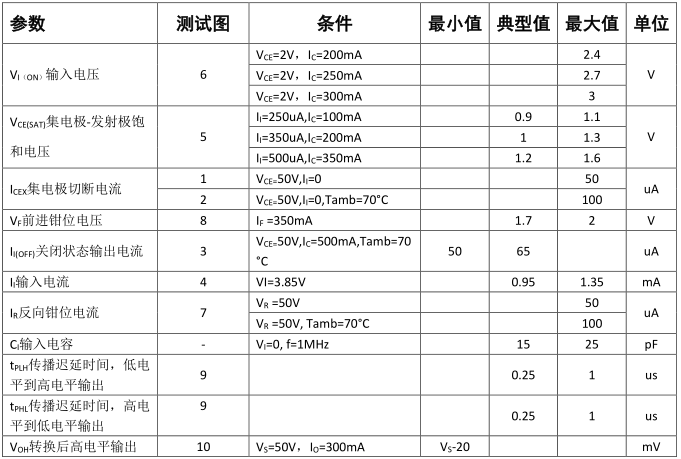

  六、ULN2001D的電特性：

  除非有特殊要求，T_A=25℃









  ---
