SSM33/9205——鋰電池保護產(chan) 品介紹說明
一、產(chan) 品替換說明:
SSM33、SSM03可替換 DW03、DW06、DW01+8205(TSSOP8、SOT23-6)
9205可替換 8205(TSSOP8)、8205(SOT23-6)
二、功能說明:
過放電保護:防止電池過放電,保護電壓範圍:2.50V±75mV
過放電保護恢複:解除過放保護,電壓範圍:2.90V±75mV
過充電保護:防止電池過充電,保護電壓範圍:4.30V±50mV
過充保護恢複:解除過充保護,電壓範圍:4.10V±50mV
過電流保護:防止電池充電或放電電流過大,保護電流最小值:大於(yu) 3.0A
過電流保護解除:斷開負載或充電解除
短路保護:防止電池外部電路導致危險事故。響應時間:450uS
短路保護解除:短路條件解除,斷開負載或充電來解除
電池0V 激活:在電池未激活的且在充電的情況下,可以把0V 電池激活

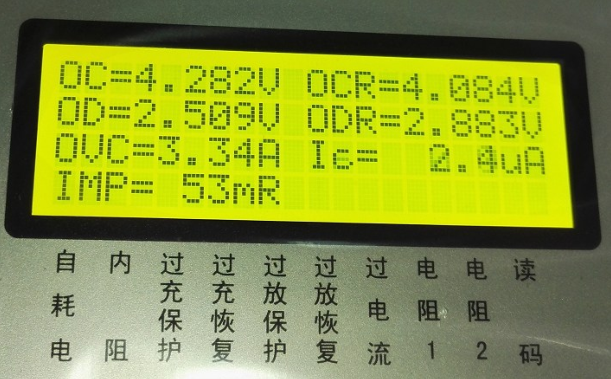

三、測試參數:
OC:過充電保護電壓
OCR:過充電保護恢複電壓
OD:過放電保護電壓
ODR:過放電保護恢複電壓
OVC:過電流保護電流
IC:靜態電流
IS:過放電保護後靜態電流
IMP:保護板內(nei) 阻,保護板內(nei) 阻=鋰電池保護IC內(nei) 阻+PCB內(nei) 阻
四、產(chan) 品優(you) 勢:
1、電路簡單,BOM成本低,對PCB麵積要求低

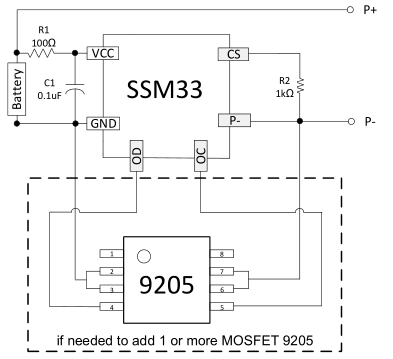

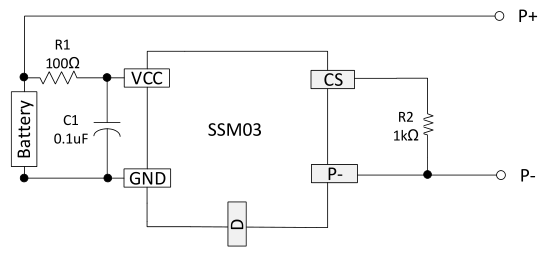

2個(ge) 0603/0402電阻,1個(ge) 0603/0402電容,1個(ge) CPC8的保護芯片
SSM33在SSM03的功能基礎上,增加了可以外擴多個(ge) MOS的功能
2、SMT加工點數少,加工成本低;直通率高,生產(chan) 不良率低。
按上述的BOM來算加工點數是5個(ge) 點,其他分立方案至少要7個(ge) 點。
3、IC內(nei) 阻小,發熱量低,穩定性好,可持續輸出電流大。
SSM33的內(nei) 阻是40mΩ
9205的內(nei) 阻是37mΩ
4、CPC8封裝精巧,散熱性能好。
長4.15mm,寬2.7mm,高1.05mm,熱阻115℃/W,滿足多種PCB麵積及空間需求。
