  電流表測量電流的原理及方法




  本文來源：ECCN中電網

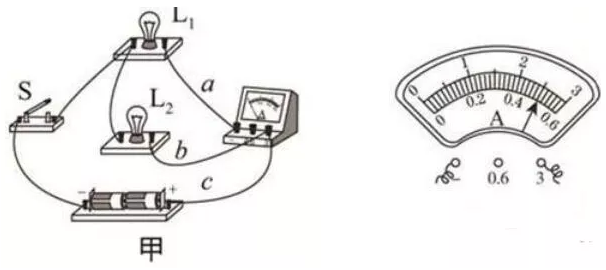

          電流表用於(yu) 測量電流，電流測量需要串聯




  　　電流表顧名思義(yi) 用於(yu) 測量電流。因為(wei) 串聯在電路中的所有元件通過的電流都是相等的，所以我們(men) 可以用串聯法測量電路中的電流。









  電流表測量電流原理




  　　根據串聯在電路中的所有元件所通過的電流相等的原則，把電流表串聯到電路中去就可以測出電路的電流了。




  　　串聯會(hui) 增加電路的內(nei) 阻，如果內(nei) 阻變大了，整個(ge) 電路中的電流就發生變化了，所以電流表的內(nei) 阻必須足夠的小，小到產(chan) 生的影響可以忽略不計才可以。




  　　根據歐姆定律I=U/R，可以計算出電流，電流表的內(nei) 阻是固定的，電流表隻要測量出自身的壓降就可以計算出電路的電流。




  　　電流表有數字式的電流和表指針式兩(liang) 種




  　　數字式的電流表測量電流的原理及方法




  　　數字式的電流表內(nei) 置了高精度的AD（模數轉換）采樣的芯片，可以精確測量到自身的微小壓降，進而轉換為(wei) 電流，顯示在顯示屏上。




  　　指針式的電流表測量電流的原理及方法




  　　指針式的電流表是機械式的，它的內(nei) 部有線圈、永磁體(ti) 、彈簧、表盤等結構，電流越大，線圈產(chan) 生的磁力越強，帶動指針轉動的角度越大，表盤上的刻度就可以指示出電流的大小了。




  　　電流表並聯在電路中會(hui) 燒壞




  　　首先並聯是分流的，一部分電流從(cong) 負載流過，一部分電流從(cong) 電清表流過，所以並聯到電路中的電流表沒法測量到負載的電流。




  　　其次，電流表的內(nei) 阻是非常小的。根據歐姆定律I=U/R，通過電流表的電流會(hui) 非常的大，直接損壞電流表。




  　　電流表是測電流的，必須串聯於(yu) 負載回路中，才能測得到回路電流。




  　　而並聯的話，通過電流表的電流就不是負載回路電流了。電流分路通過電流表，你說還是你想測量的東(dong) 西嗎？




  　　當然這也跟電流表的工作原理有關(guan) 。電流表一般是通過橋接標準電阻采樣。而後，經後續電路轉換，形成相應的數字顯示出來。




  　　所以電流表測電流，比較麻煩，必須串接於(yu) 電路之中。







  ---
