  四運算放大器 運放電路 LM324







  一、概述：


          LM324內(nei) 部包括有四個(ge) 獨立的、高增益、內(nei) 部頻率補償(chang) 的四運算放大器，適合於(yu) 電源電壓範圍很寬的單電源使用，也適用於(yu) 雙電源工作模式，在推薦的工作條件下，電源電流與(yu) 電源電壓無關(guan) 。它的使用範圍包括傳(chuan) 感放大器、直流增益模組和其他所有可用單電源供電的使用運算放大器的場合。







  二、應用：

  • 傳(chuan) 感放大器

  • 直流增益模組








  三、特點：

  • 工內(nei) 置頻率補償(chang) 回路

  • 直流電壓增益高(約 100dB)

  • 單位增益頻帶寬(約 1MHz)

  • 電源電壓範圍寬：單電源(3~32V)、雙電源(±1.5V~±16V)

  • 低功耗電流 0.5mA，適合於(yu) 電池供電

  • 共模輸入電壓範圍寬，接近地電平

  • 輸出電壓擺幅大（0 至 Vcc‐1.5V)

  • 封裝形式：DIP14、SOP14

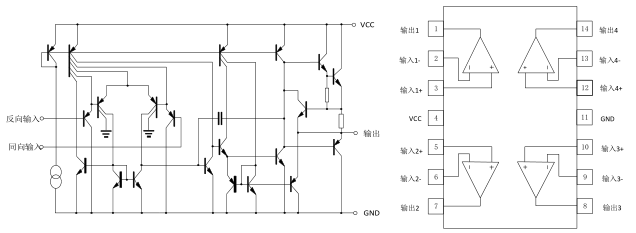

  四、內(nei) 部原理圖：









  五、極限參數：

  除非有特殊要求，T_A=25℃

  參數	符號	數值	單位
  電源電壓(單電源)	VCC	32	V
  電源電壓(雙電源)		±16
  差模輸入電壓	VIDR	32	V
  共模輸入電壓	VIN	-0.3~32
  輸入電流	IIN	50	mA
  功耗	PD	570	mW
  工作環境溫度	TA	0~+70	℃
  貯存溫度	Tstg	-65~+150







  六、電特性：

  除非有特殊要求，T_A=25℃，V_CC=5V










  七、封裝外形尺寸：

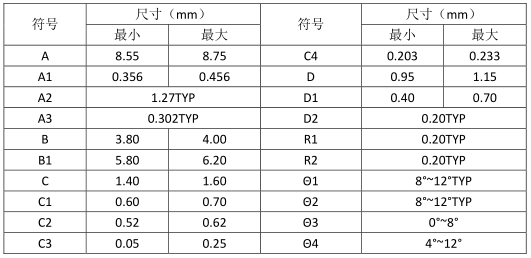

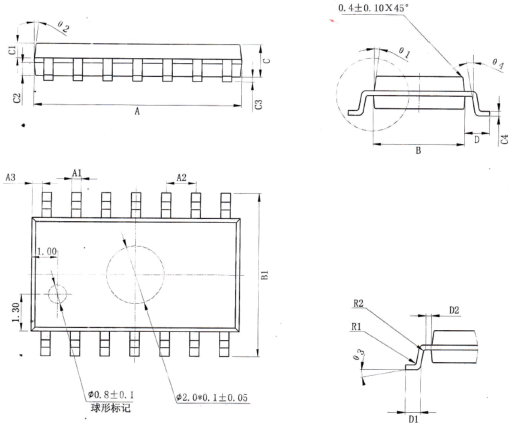

  1、SOP14：

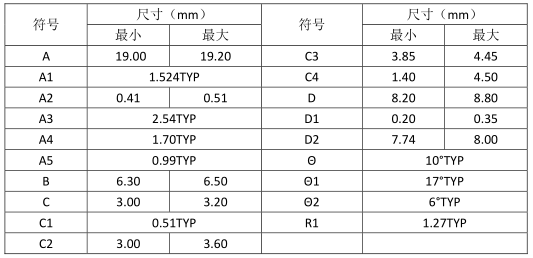

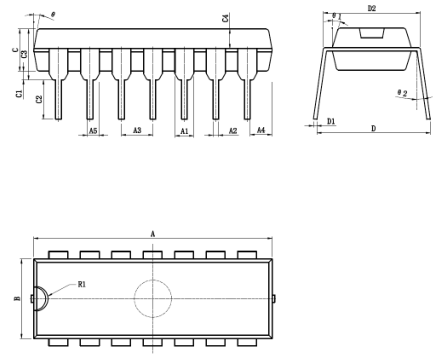

  2、DIP14：











  ---
