  MOS管及簡單CMOS邏輯門電路原理圖







  本文來源：21ic中國電子網



          現代單片機主要是采用CMOS工藝製成的。

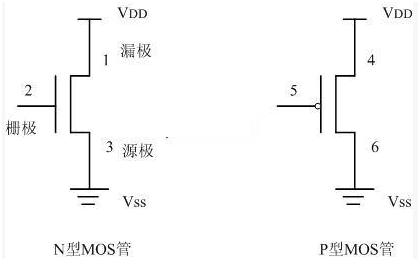

          1、MOS管 MOS管又分為(wei) 兩(liang) 種類型：N型和P型。如下圖所示：









          以N型管為(wei) 例，2端為(wei) 控製端，稱為(wei) “柵極”;3端通常接地，稱為(wei) “源極”；源極電壓記作Vss，1端接正電壓，稱為(wei) “漏極”，漏極電壓記作VDD。要使1端與(yu) 3端導通，柵極2上要加高電平。



          對P型管，柵極、源極、漏極分別為(wei) 5端、4端、6端。要使4端與(yu) 6端導通，柵極5要加低電平。



          在CMOS工藝製成的邏輯器件或單片機中，N型管與(yu) P型管往往是成對出現的。同時出現的這兩(liang) 個(ge) CMOS管，任何時候，隻要一隻導通，另一隻則不導通(即“截止”或“關(guan) 斷”)，所以稱為(wei) “互補型CMOS管”。



          2、CMOS邏輯電平



          高速CMOS電路的電源電壓VDD通常為(wei) +5V;Vss接地，是0V。



          高電平視為(wei) 邏輯“1”，電平值的範圍為(wei) ：VDD的65%～VDD(或者VDD-1.5V～VDD)



          低電平視作邏輯“0”，要求不超過VDD的35%或0～1.5V。



          +1.5V～+3.5V應看作不確定電平。在硬件設計中要避免出現不確定電平。



          近年來，隨著亞(ya) 微米技術的發展，單片機的電源呈下降趨勢。低電源電壓有助於(yu) 降低功耗。VDD為(wei) 3.3V的CMOS器件已大量使用。在便攜式應用中，VDD為(wei) 2.7V，甚至1.8V的單片機也已經出現。將來電源電壓還會(hui) 繼續下降，降到0.9V，但低於(yu) VDD的35%的電平視為(wei) 邏輯“0”，高於(yu) VDD的65%的電平視為(wei) 邏輯“1”的規律仍然是適用的。

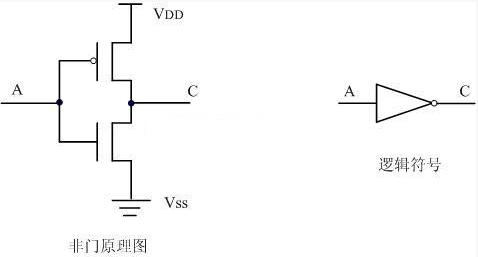

          3、非門









          非門(反向器)是最簡單的門電路，由一對CMOS管組成。其工作原理如下：



          A端為(wei) 高電平時，P型管截止，N型管導通，輸出端C的電平與(yu) Vss保持一致，輸出低電平;A端為(wei) 低電平時，P型管導通，N型管截止，輸出端C的電平與(yu) VDD一致，輸出高電平。

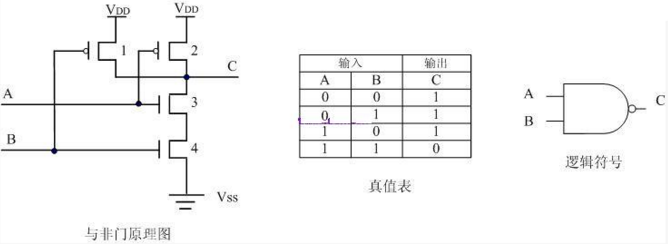

          4、與(yu) 非門









          與(yu) 非門工作原理：



          ①、A、B輸入均為(wei) 低電平時，1、2管導通，3、4管截止，C端電壓與(yu) VDD一致，輸出高電平。



          ②、A輸入高電平，B輸入低電平時，1、3管導通，2、4管截止，C端電位與(yu) 1管的漏極保持一致，輸出高電平。



          ③、A輸入低電平，B輸入高電平時，情況與(yu) ②類似，亦輸出高電平。



          ④、A、B輸入均為(wei) 高電平時，1、2管截止，3、4管導通，C端電壓與(yu) 地一致，輸出低電平。

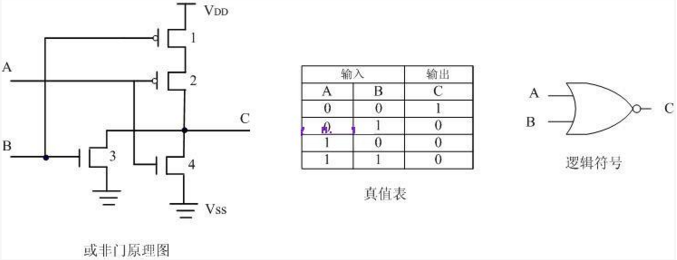

          5、或非門









          或非門工作原理：



          ①、A、B輸入均為(wei) 低電平時，1、2管導通，3、4管截止，C端電壓與(yu) VDD一致，輸出高電平。



          ②、A輸入高電平，B輸入低電平時，1、4管導通，2、3管截止，C端輸出低電平。



          ③、A輸入低電平，B輸入高電平時，情況與(yu) ②類似，亦輸出低電平。



          ④、A、B輸入均為(wei) 高電平時，1、2管截止，3、4管導通，C端電壓與(yu) 地一致，輸出低電平。



          注：



          將上述“與(yu) 非”門、“或非”門邏輯符號的輸出端的小圓圈去掉，就成了“與(yu) ”門、“或”門的邏輯符號。而實現“與(yu) ”、“或”功能的電路圖則必須在輸出端加上一個(ge) 反向器，即加上一對CMOS管，因此，“與(yu) ”門實際上比“與(yu) 非”門複雜，延遲時間也長些，這一點在電路設計中要注意。

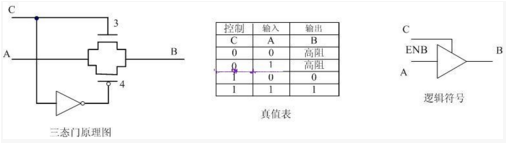

          6、三態門









          三態門的工作原理：



          當控製端C為(wei) “1”時，N型管3導通，同時，C端電平通過反向器後成為(wei) 低電平，使P型管4導通，輸入端A的電平狀況可以通過3、4管到達輸出端B。



          當控製端C為(wei) “0”時，3、4管都截止，輸入端A的電平狀況無法到達輸出端B，輸出端B呈現高電阻的狀態，稱為(wei) “高阻態”。



          這個(ge) 器件也稱作“帶控製端的傳(chuan) 輸門”。帶有一定驅動能力的三態門也稱作“緩衝(chong) 器”，邏輯符號是一樣的。



          注：



          從(cong) CMOS等效電路或者真值表、邏輯表達式上都可以看出，把“0”和“1”換個(ge) 位置，“與(yu) 非”門就變成了“或非”門。對於(yu) “1”有效的信號是“與(yu) 非”關(guan) 係，對於(yu) “0”有效的信號是“或非”關(guan) 係。



          上述圖中畫的邏輯器件符號均是正邏輯下的輸入、輸出關(guan) 係，即對“1”(高電平)有效而言。而單片機中的多數控製信號是按照負有效(低電平有效)定義(yi) 的。例如片選信號CS(ChipSelect)，指該信號為(wei) “0”時具有字符標明的意義(yi) ，即該信號為(wei) “0”表示該芯片被選中。因此，“或非”門的邏輯符號也可以畫成下圖。









          7、組合邏輯電路



          “與(yu) 非”門、“或非”門等邏輯電路的不同組合可以得到各種組合邏輯電路，如譯碼器、解碼器、多路開關(guan) 等。



          組合邏輯電路的實現可以使用現成的集成電路，也可以使用可編程邏輯器件，如PAL、GAL等實現。







  ---
