• 7V升壓方式轉換為(wei) 12V電路







  本文來源：電子發燒友



         有兩(liang) 種思路：1、兩(liang) 塊7V/1A電池板並聯變成7V/2A的電源，然後通過7V轉12V升壓的方式得到12V；2、將兩(liang) 塊7V/1A電池板串聯得到14V/1A的電源，然後將14V降壓為(wei) 12V。

  7V升壓方式轉換為(wei) 12V

          首先，將兩(liang) 塊7V/1A的電池板並聯，得到7V/2A的電池板，兩(liang) 塊電池板並聯的作用是電池的功率大一些，電流也大一些，最大電流可達 2A。

          然後就是7V轉12V了，可是使用升壓芯片，直流升壓芯片種類挺多，比如常用的LM2577、BT2013、BT2014、MC34063等。

          下麵以MC34063舉(ju) 個(ge) 例子，MC34063可用於(yu) 升壓或降壓電壓電源變換，電源輸入範圍2.5V~40V，輸出電壓範圍1.25V~40V，輸出電流1.5A，其輸出電壓公式為(wei) VOUT=1.25×（1+R2/R1）。

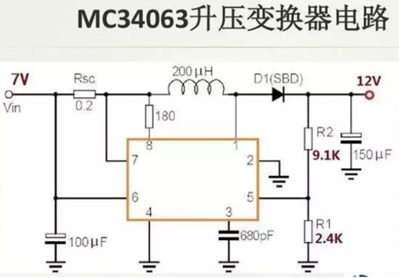

          原理如下圖所示：隻要更換電阻R1和R2的值，即可改變輸出電壓，本人選擇R1=2.32K，R2=20K，代入公式VOUT=1.25×（1+20/2.32）≈12V。









          MC34063電路圖

          MC34063模塊

          兩(liang) 塊電池板串聯成14V/1A

          14V變12V的電路挺多，也可以使用上圖的MC34063電路，該芯片既可降壓也可升壓。其實最好是知道12V的具體(ti) 用途，才能有針對性的設計簡單而有效的電路。

          假如想設計12V的電源給12V的電池充電，那完全沒必要轉換了，兩(liang) 塊電池板串聯的14V就可以直接充，電池充滿一般1.15倍左右的標稱電壓，所以12V的電池充滿約14V左右，所以使用14V的充電器才能把電池充滿。比如60V的電瓶，其充電器電壓約為(wei) 70V左右。







  ---
