LM358 SOP-8 低功耗雙運算放大器 集成電路IC

• 來源：hth体育官网登录 更新時間：2019-07-16 15:43:02點擊：6次

•


  LM358 SOP-8 低功耗雙運算放大器 集成電路IC




  一、LM358的描述：

          LM358內(nei) 部包括有兩(liang) 個(ge) 獨立的、高增益、內(nei) 部頻率補償(chang) 的雙運算放大器，適合於(yu) 電源電壓範圍很寬的單電源使用，也適用於(yu) 雙電源工作模式，在推薦的工作條件下，電源電流與(yu) 電源電壓無關(guan) 。它的使用範圍包括傳(chuan) 感放大器、直流增益模組，音頻放大器、工業(ye) 控製、DC增益部件和其他所有可用單電源供電的使用運算放大器的場合。







  二、LM358的特點：

  • 工內(nei) 置頻率補償(chang) 回路

  • 直流電壓增益高(約 100dB)

  • 單位增益頻帶寬(約 1MHz)

  • 電源電壓範圍寬：

                單電源(3~32V)


                雙電源(±1.5~±16V)

  • 低功耗電流 0.5mA，適合於(yu) 電池供電

  • 低輸入偏置電流 45nA

  • 低輸入失調電壓 2mV

  • 共模輸入電壓範圍寬，接近地電平

  • 差模輸入電壓範圍寬，等於(yu) 電源電壓範圍

  • 輸出電壓擺幅大 (0至Vcc-1.5V)

  • 封裝形式：DIP8、SOP8








  三、LM358的應用：

  • 傳(chuan) 感放大器

  • 直流增益模組

  • 音頻放大器

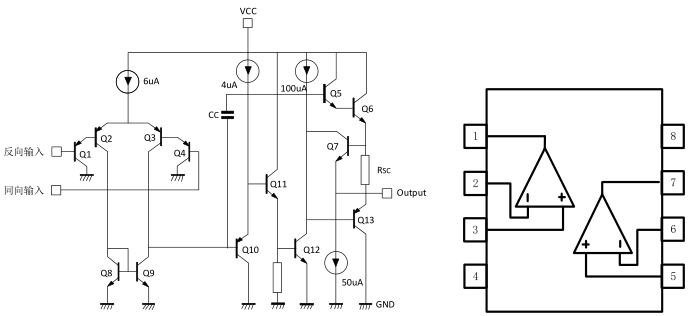

  四、LM358的內(nei) 部原理圖：

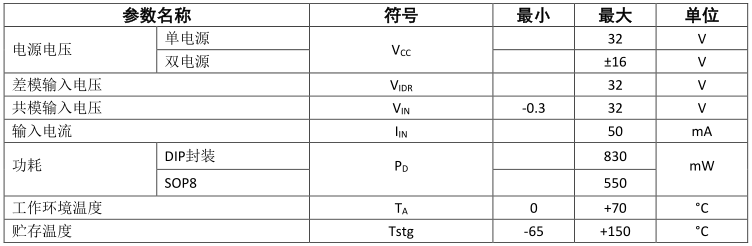

  五、LM358的極限值

  除非有特殊要求，T_A=25℃：

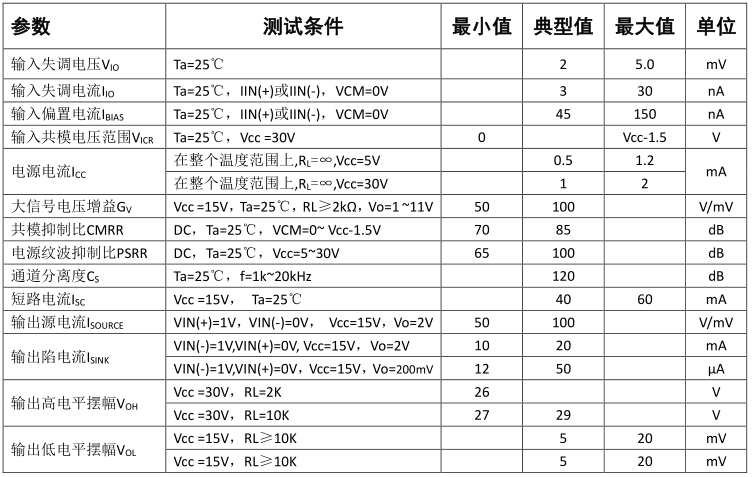

  六、LM358的電特性：

  除非有特殊要求，T_A=0~85℃，V_DC=12V

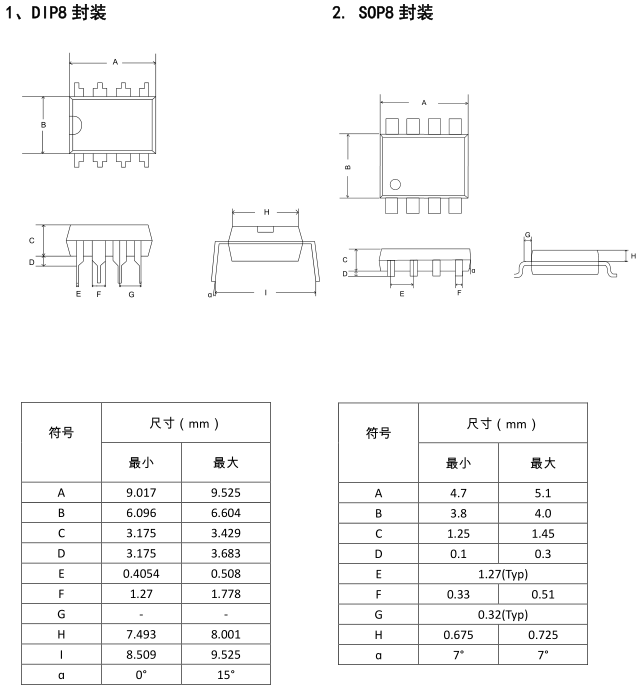

  七、LM358的封裝外形尺寸：









  ---
