LM258 雙運算放大器 LM258 DIP/SOP8 低功耗雙運放

• 來源：hth体育官网登录 更新時間：2019-05-07 11:59:31點擊：6次

•


  LM258 雙運算放大器 LM258 DIP/SOP8 低功耗雙運放







  一、LM258的概述：


         LM258是由兩(liang) 個(ge) 獨立的高增益運算放大器組成。可以是單電源工作，也可以是雙電源工作，電源的功耗電流與(yu) 電源電壓大小無關(guan) 。應用範圍包括音頻放大器、工業(ye) 控製、DC增益部件和所有常規運算放大電路。


          采用DIP8或SOP8封裝形式。







  二、LM258的主要特點：

  • 可單電源或雙電源工作

  • 包含兩(liang) 個(ge) 運算放大器

  • 邏輯電路匹配

  • 功耗小

  • 頻率範圍寬







  三、LM258功能框圖（每路運放）









  四、LM258的管腳排列圖：

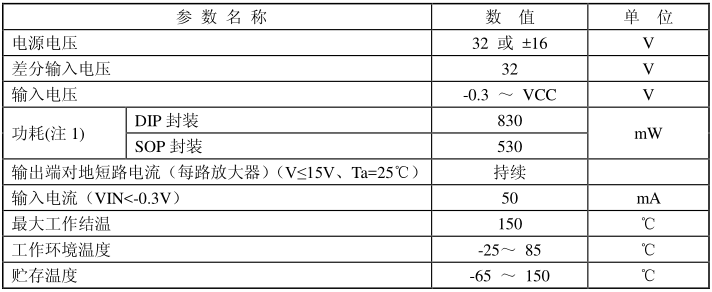

  五、LM258的極限值(若無其他規定，Tamb=25℃)：

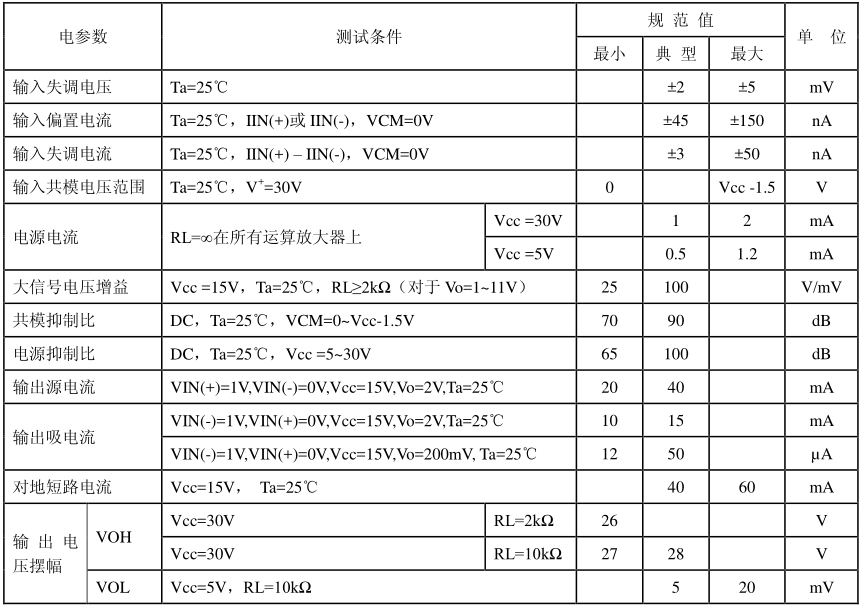

  六、LM258的電特性(若無其他規定，Vcc=5.0V):

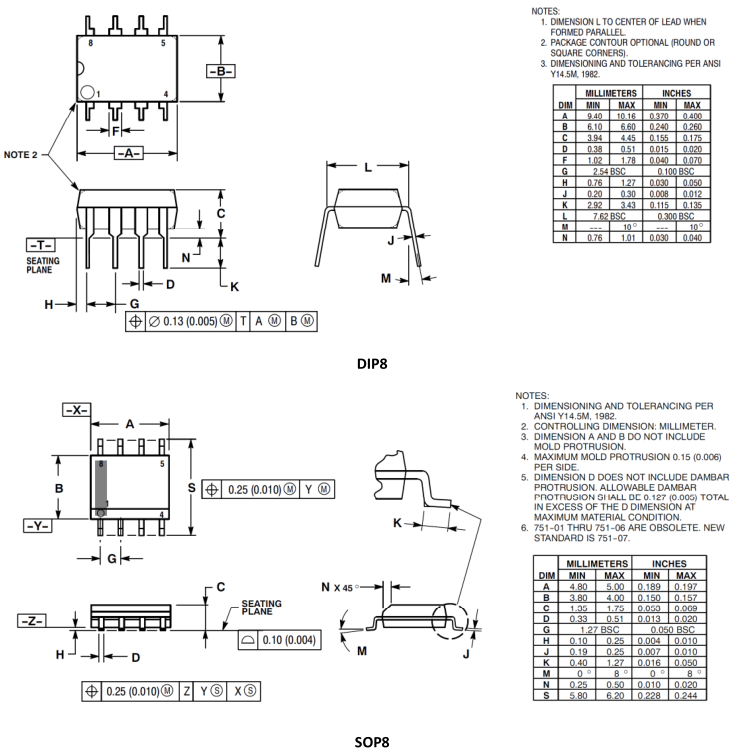

  七、LM258的封裝外形尺寸：









  ---
