  78M08 三端穩壓IC 固定正向電壓穩定器




  一、78M08的概述：

         78M08是一款三端固定正向電壓穩定器，固定輸出電壓值為(wei) 8V，可固定輸出一定的電壓的特點使它的應用範圍很廣。










  二、78M08的特點：

  • 過剩輸出電流可達0.5A、1A

  • 固定輸出電壓值：5V

  • 熱保護

  • 短路保護

  • 封裝形式：TO-220、TO-252(D_PAK)










  三、78M08的應用：

  • 使用設備的穩壓電源

  • 通信設備的穩壓電源

  • 家電玩具的穩壓電源

  • 移動電話用的穩壓電源

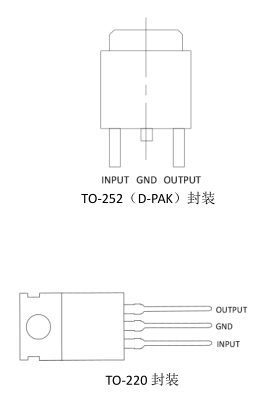

  四、78M08的封裝信息：

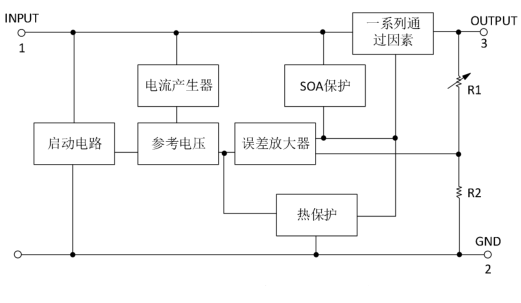

  五、78M08的內(nei) 部結構框圖：

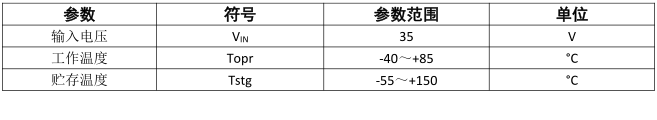

  六、78M08的極限參數：

  除非有特殊要求，TA=25℃

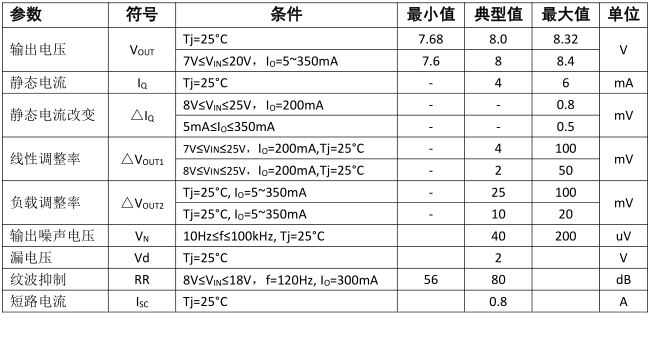

  七、78M08的電特性：

  除非有特殊要求，V_IN=10V,I_O=350mA,-30℃＜T_j＜85℃,C1=0.33uF,Co=0.1uF

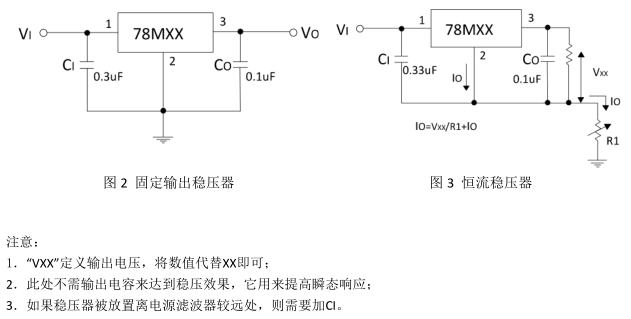

  八、78M08的應用電路圖：

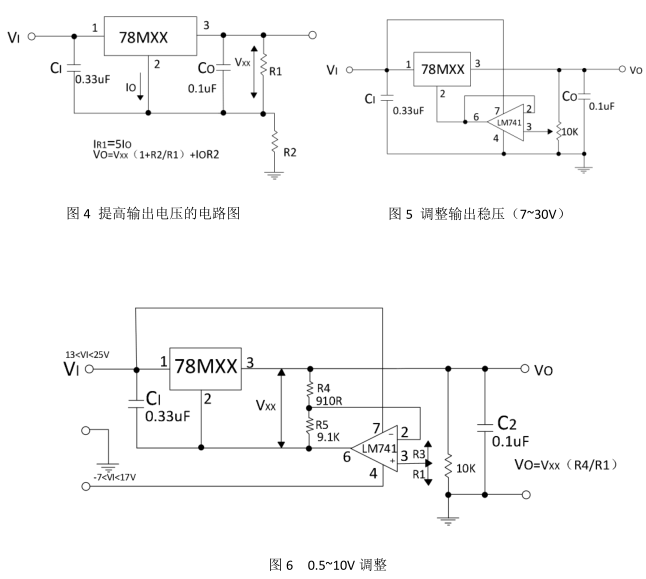

  九、78M08的應用電路圖（續上）：















  十、78M08的外形封裝尺寸圖：

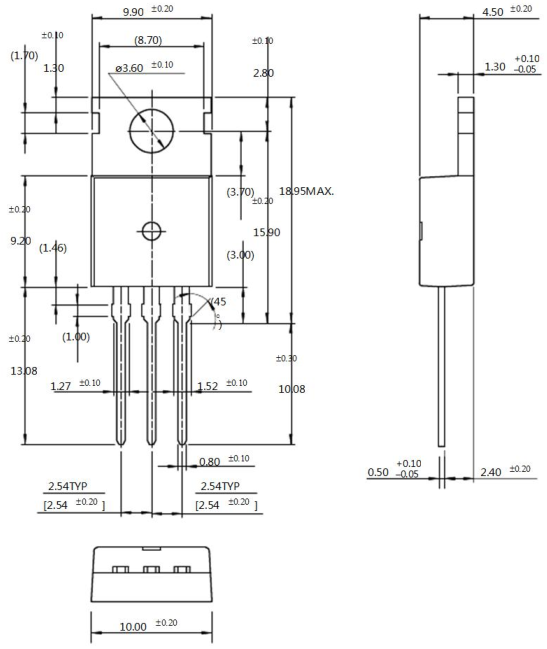

  1、TO-220封裝：







  2、TO-252(D_PAK) 封裝：









  ---
