  78L05三端穩壓器 LC78L05 三端集成穩壓器電路




  一、概述：


          LC78L05是一顆三端穩壓電源調整器。

          LC78L05能被用作齊納二極管/電阻器組合替換。它提供二個(ge) 數量級的有效的產(chan) 品改善阻抗，低靜態電流。這些特性使穩壓器可以給本機或板卡穩壓提供一個(ge) 很好的解決(jue) 噪聲幹擾問題的方案。LC78L05提供一個(ge) 極好計算機主板立體(ti) 聲電源解決(jue) 方案。







  二、主要特點：

  • 輸出電流可達100mA

  • 輸出電壓5.0V

  • 輸出精度可達±4%

  • 簡單的外圍電路

  • 靜電防護ESD可達2.7KV

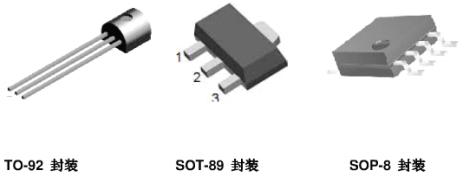

  • 產(chan) 品封裝：TO-92、SOT-89、SOP-8








  三、應用：

  • 網絡產(chan) 品

  • DVD-ROM,CD-ROM

  • 聲卡和電腦主板

  • 線性穩壓源

  • 控製器

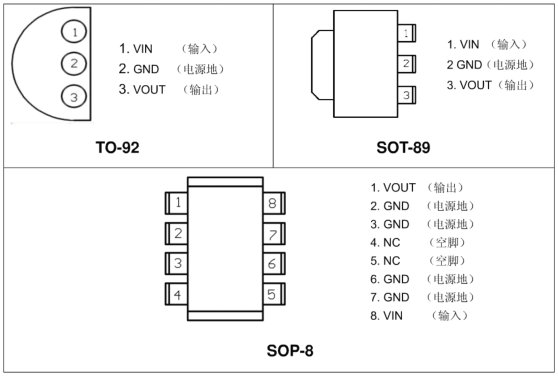

  四、封裝腳位圖：

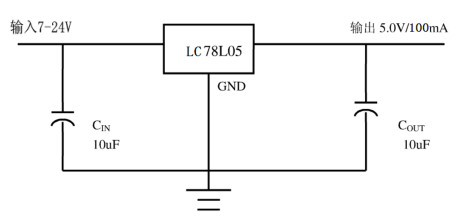

  五、典型應用線路圖：









  六、最大額定值：

  參數	符號	數值	單位
  功耗	P	0.75	W
  輸入電壓	VIN	18	V
  封裝熱阻抗	θJA	150(TO-92)	℃/W
  烙鐵焊接溫度(10秒)	TLEAD	260	℃
  工作溫度範圍	TJ	0~+125
  存儲溫度範圍	TSTG	-65~+150
  靜電防護	VESD	2.7	KV

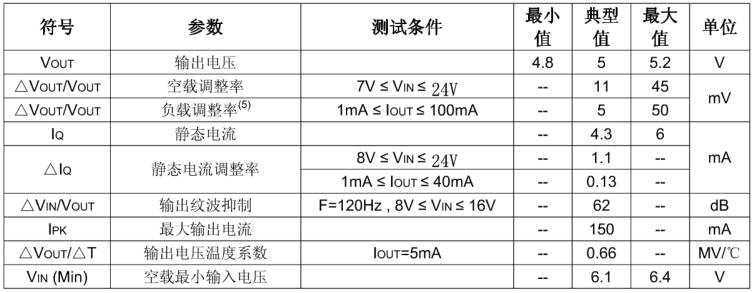

  七、電性能參數：

  VIN=10V;IOUT=10mA;CIN=0.33μF;COUT=0.1μF;TJ=25℃有特殊說明的除外。

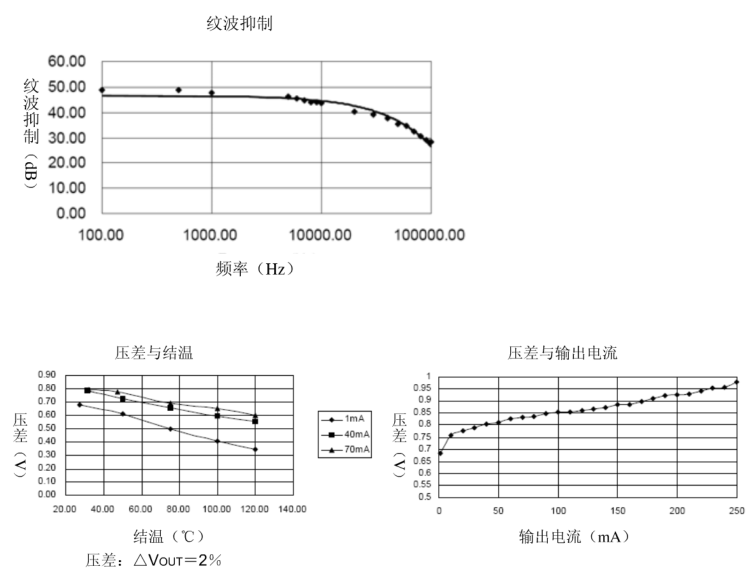

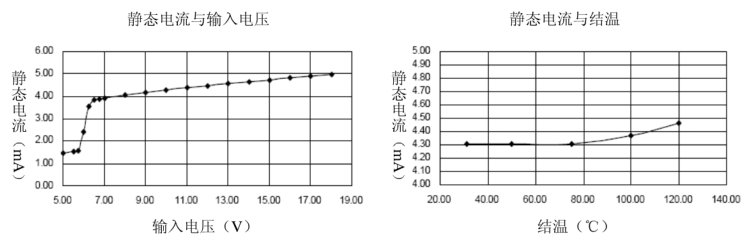

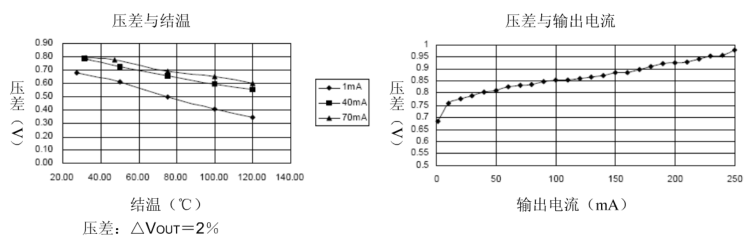

  八、特性曲線：

  VIN=10V;IOUT=40mA;CIN=0.33μF;COUT=0.1μF;TJ=25℃有特殊說明的除外。













  九、封裝尺寸圖：

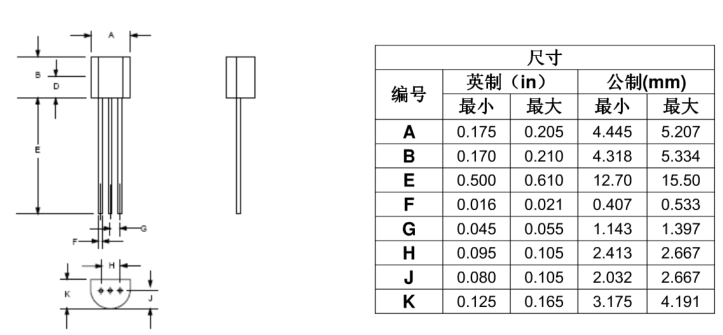

  ⑴：TO-92：

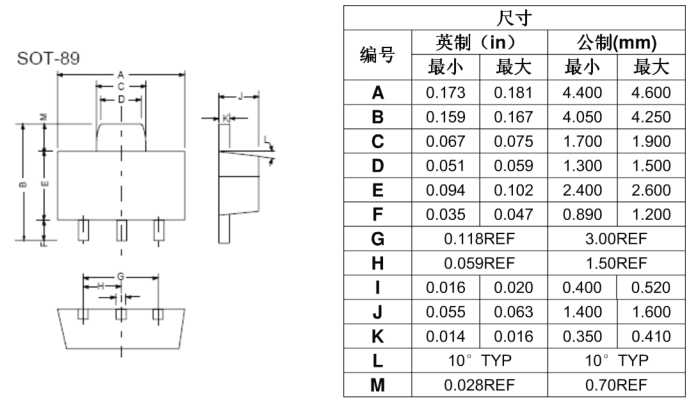

  ⑵、SOT-89：

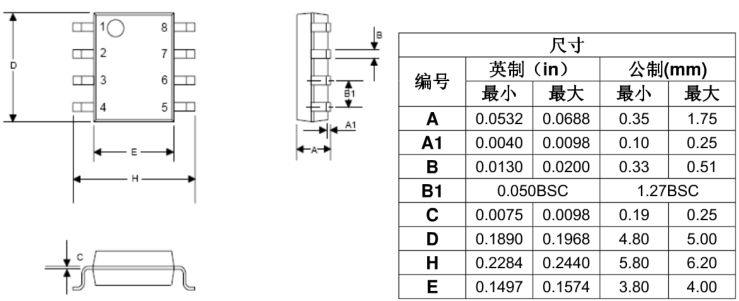

  ⑶、SOP-8：









  ---
