ULN2001D、2002A、2003A 50V雙極型達林頓驅動芯片

• 來源：hth体育官网登录 更新時間：2018-09-11 09:16:38點擊：6次

•


  ULN2001D、2002A、2003AN 50V雙極型達林頓驅動芯片




  一、概述：

        ULN2003A是一個(ge) 單片高電壓、高電流的達林頓晶體(ti) 管陣列集成電路。它是由7組NPN達林頓管組成的，它的高壓輸出特性和陰極鉗位二極管可以轉換感應負載。單個(ge) 達林頓對的集電極電流是250mA。達林頓管並聯可以承受更大的電流。此電路主要應用於(yu) 繼電器驅動器，字錘驅動器，燈驅動器，顯示驅動器（LED氣體(ti) 放電），線路驅動器和邏輯驅動器。

         ULN2003A的每組達林頓都有一個(ge) 2.7kΩ串聯電阻，可以直接和TTL或5V CMOS裝置。


         ULN2002A由4組NPN達林頓管組成，ULN2001D由3組NPN達林頓管組成，其功能與(yu) ULN2003A相同，主要區別在於(yu) 內(nei) 置達林頓管數量不同，可驅動繼電器數量不同。







  二、特點：

  • 250mA額定集電極電流（單個(ge) 輸出）

  • 最高工作電壓：30V

  • 輸入和各種邏輯類型兼容







  三、應用：

  • 繼電器驅動器

  • 字錘驅動器

  • 燈驅動器

  • 邏輯驅動器








  四、邏輯示意圖：

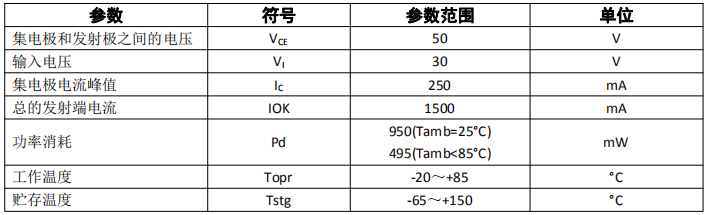

  五、極限參數（除非有特殊要求，T_A=25℃）：

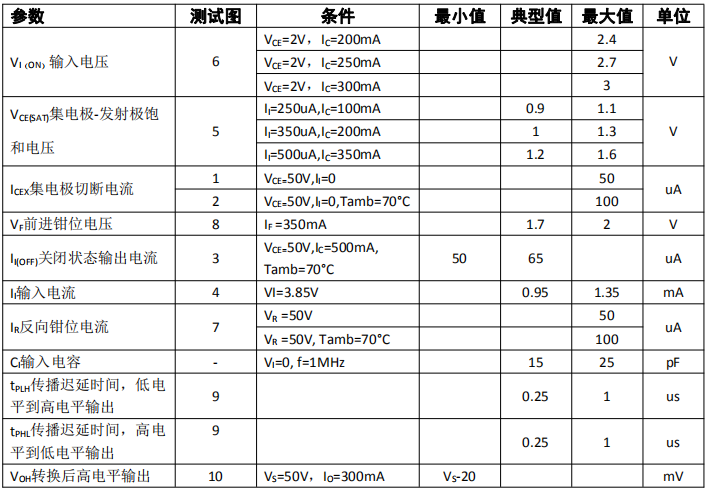

  六、電特性（除非有特殊要求，T_A=25℃）：

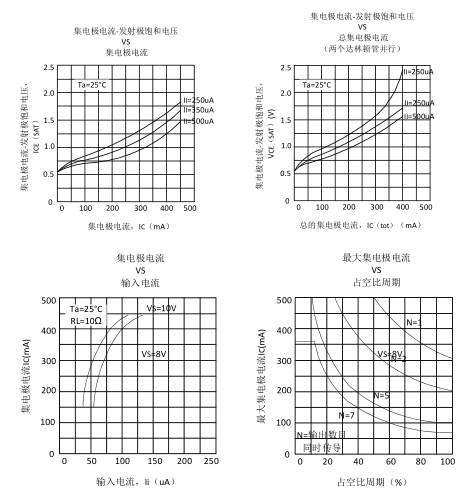

  七、典型特性曲線圖：

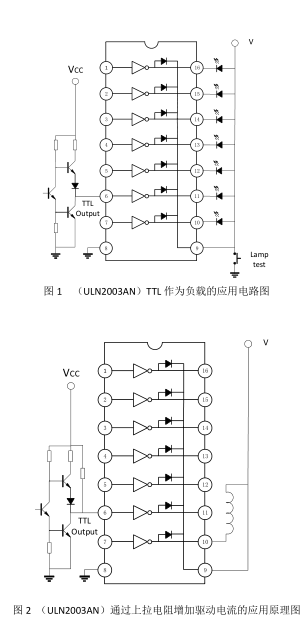

  八、典型應用電路圖（續上）：









  九、外形圖：

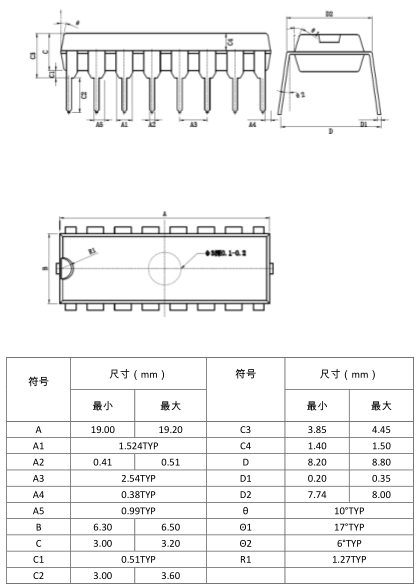

  1、DIP16封裝：

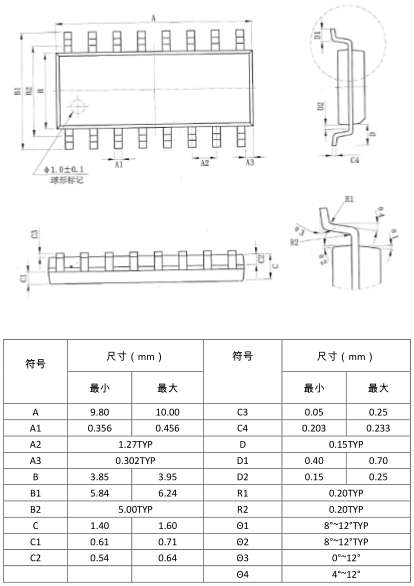

  2、SOP16封裝：






  3、QIPAI16封裝：

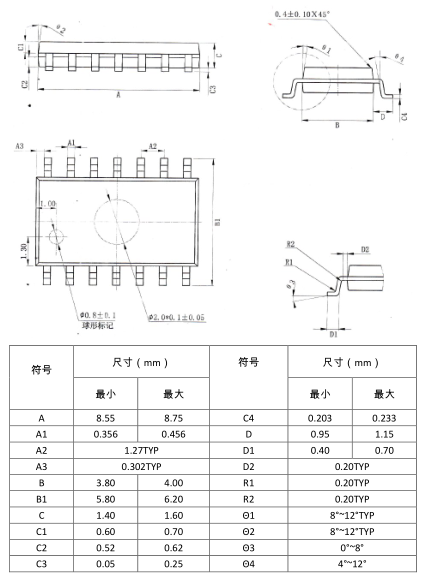

  4、SOP14封裝：

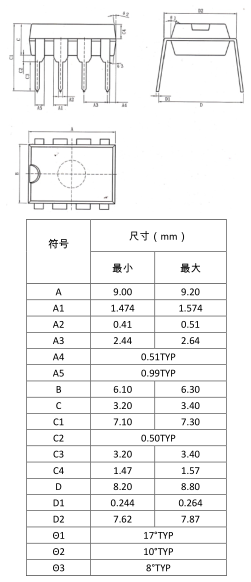

  5、DIP8封裝：

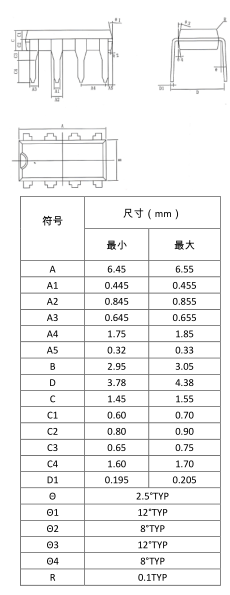

  6、QIPAI8封裝：

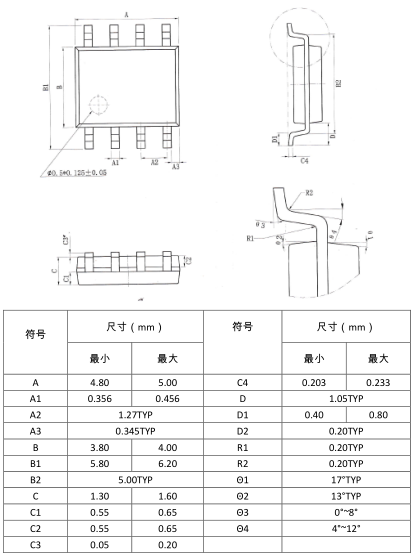

  7、SOP8封裝：









  ---
