ME2169恒流LED驅動應用指導

• 來源：hth体育官网登录 更新時間：2018-08-27 14:06:10點擊：6次

• 一、芯片介紹



  1. 基本介紹：

        ME2169是一款1MHz升壓型DC-DC 恒流LED驅動控製器，可通過調節外圍電流檢測電阻（RSENSE）設定恒流輸出值，通過FB反饋電阻（RFB1、RFB2）設定輸出過壓保護值，由於(yu) 使用外接低導通電阻的N溝道功率MOSFET開關(guan) 管，因此適用於(yu) 需要高效率、高驅動電流的應用電路。另外，芯片內(nei) 置有欠壓保護、過溫保護、軟啟動等保護電路。






  2. 芯片主要特點：

  • 恒流輸出：VSENSE=10mV±10mV，單節鋰電輸入，適用於(yu) 驅動2 顆1W LED串聯、2 顆3W LED串聯、3 顆1W LED串聯、3 顆3W LED串聯等情況的應用。

  • 輸出過壓保護：可通過調節反饋電阻（RFB1、RFB2）設定輸出過壓保護的電壓值VOVP

  • 輸入電壓範圍：2.5V-5.5V

  • 低消耗電流：60uA

  • 振蕩器頻率：1MHz

  • 封裝：SOT23-6

  • 應用範圍：移動電源、LED照明、其他便攜設備

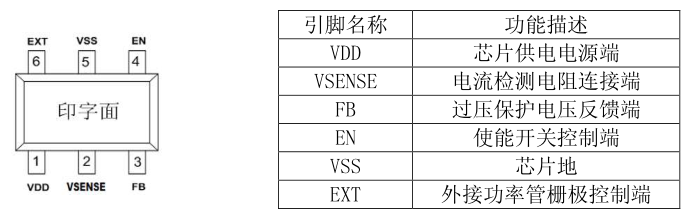

  3.管腳定義：

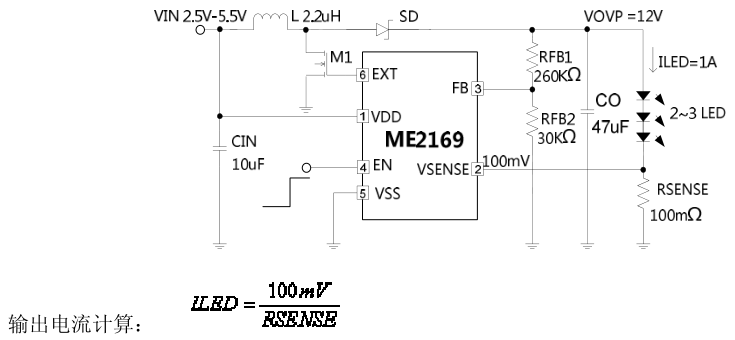

  4. 典型應用原理圖：















   二、各腳的功能以及調試中注意事項

   1. VDD端：
        電壓輸入及芯片供電電源端，輸入電壓範圍2.5V-6V。欠壓保護2.4V左右，高於2.4V芯片工作，低於2.25V芯片關閉，VDD輸入電容推薦為10uF。

   2. VSENSE端：
        輸出電流檢測VSENSE端電壓恒定為100mV（典型值），通過調節VSENSE 端連接的電流檢測電阻（RSENSE）設定輸出電流ILED，計算公式如下：









  3. FB端：
        輸出過壓保護電壓（VOVP）反饋端，為使芯片正常工作在恒流工作模式，設置的輸出過壓保護值（VOVP）應大於LED 燈負載上的壓降  通過反饋電阻（RFB1、RFB2）設置VOVP值如下：

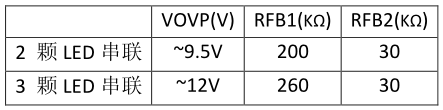

  典型驅動情況推薦如下設置：









   4. EN 端：芯片使能開關控製端，大於0.49V工作，低於0.14V關斷

   5. VSS 端：芯片地，單點接地

   6. EXT 端：芯片輸出開關控製信號，外接功率管柵極











  三、布板注意事項


  1. PCB布板，外接的電容器、電感器等請盡量安裝在IC附近，並進行單點接地，NMOS功率管要注意大麵積敷銅，減小熱阻，增大散
   熱。

   2. 電容CIN要盡量靠近芯片的VDD腳，有可能的情況下在VDD腳旁邊放置一個0.1uF 的陶瓷電容。

   3. FB端反饋電阻盡量在IC附近。

   4. 芯片VDD 和EN 腳要連接在輸入端。


   四、外圍元器件選擇




   1. 電感器：
        ME2169輸入電感推薦位2.2uH 線徑0.9毫米的工型電感，電感L對輸出電流（ILED）和效率（η）產生很大的影響。在選用電感器時，請注意電感器的容許電流。超過此容許值的電流流入電感器會引起電感器處於磁氣飽和狀態，明顯地降低工作效率，或因大電流而引發IC遭受破壞。因此，請選用IPK不超過容許電流的電感器。







   2. 二極管：
        請使用滿足  正向電壓低（肖特基勢壘二極管等）、切換速度快、反向耐壓在輸出過壓保護電壓（VOVP）以上、額定電流在電感器峰值電流（IPK）以上等電條件的外接二極管。






   3. 輸入電容器（CIN）、輸出電容器（CO）：

        ME2169推薦輸入電容 CIN使用的電容值為(wei) 10μF~20μF。輸出電容器（CO）使用20μF~47μF的電容器，在VOUT較高或負載電流較大的情況下，則推薦使用輸出容量值更大的電容器。另外，CIN、CO 均可以使用陶瓷電容器。





   4. 增強型N溝道功率MOSFET：

        ME2169推薦功率MOSFET開關(guan) 管使用MEM2310，為(wei) 了獲得良好的效率，請選用低導通電阻（RON），較小輸入電容量（CISS）的功率MOSFET，請選用的功率MOSFET的閥值大大低於(yu) UVLO檢測電壓值的產(chan) 品。





   5. 電流檢測電阻 RSENSE、過壓保護反饋電阻（RFB1、RFB2）：

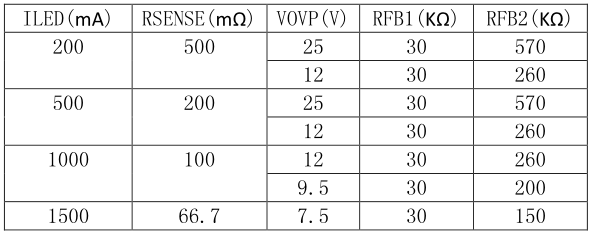

         ME2169可通過VSENSE端連接RSENSE電阻，將ILED設定為任意值，請在VSENSE端與VSS端之間連接電流檢測電阻RSENSE。ME2169可通過FB端連接反饋電阻設定輸出過壓保護的VOVP值，請在FB端與VSS端之間連接RFB2，FB端與輸出LED燈正向端及整流二極管的負向端連接RFB1，為使過壓保護不影響正常工作，設置過壓保護電壓VOVP值一定要高於負載LED燈到地之間的壓降。推薦  選擇如下表所示：



  其他任意電流值可根據輸出電流ILED公式設置。


   五、關鍵電器參數：

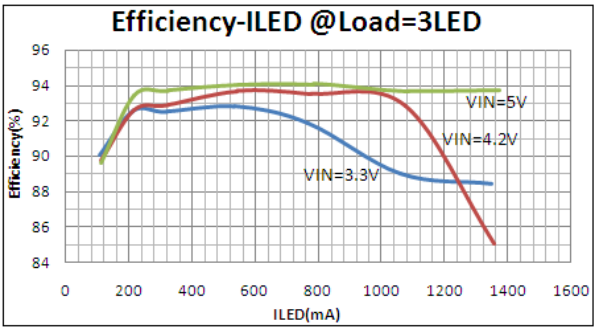

  負載三顆燈  輸出效率與驅動電流：

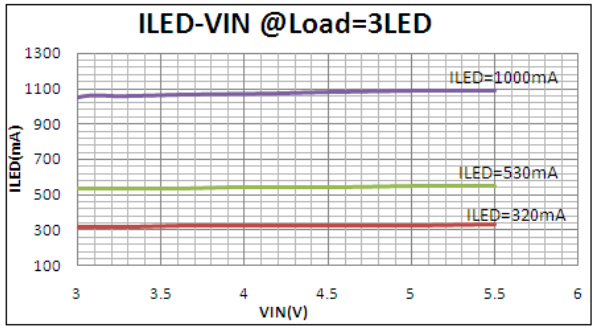

  負載三顆燈 輸出電流與(yu) 輸入電壓：










  ---
