  LM393——36V單電源電壓雙比較器電路 DIP/SOP8







  一、概述與(yu) 特點：

          LM393 是一塊雙比較器電路，其有兩(liang) 個(ge) 獨立，精確的電壓比較器組成，失調電壓不超過2.0Mv。兩(liang) 比較器是專(zhuan) 門設計在電壓範圍較寬的單電源下工作，但在雙電源下也能工作，並且其電源電流大小不受電源電壓幅度大小影響，這些比較器有一個(ge) 獨特的性能，就是即使在單電源下工作，其輸入共模電壓範圍也保持零電平。其特點如下：

  • 電源電壓範圍寬：單電源：2.0 ~ 36V 雙電源：±1.0V ~±18V

  • 低輸入偏置電流：25mA

  • 低輸入失調電流：±5mA

  • 失調電壓(Max)：3mV

  • 輸入共模電壓範圍可達零電平

  • 輸入差分電壓範圍等於(yu) 電源電壓

  • 輸出電壓可與(yu) TTL DTL ECL MOS 和CMOS 邏輯係統兼容

  • 封裝形式:DIP8/SOP8







  二、功能框圖與(yu) 引腳說明：

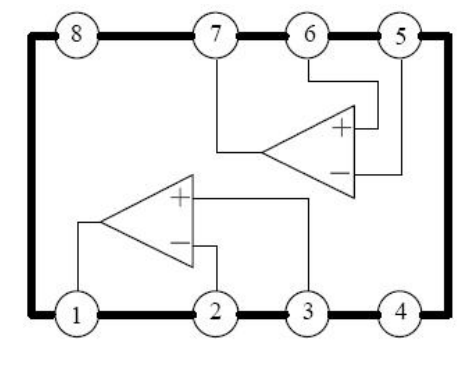

  1、功能框圖：

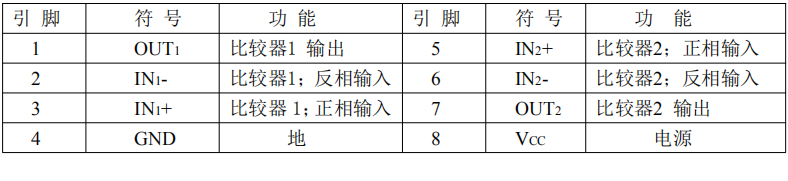

  2、引腳說明：









  三、產(chan) 品參數：

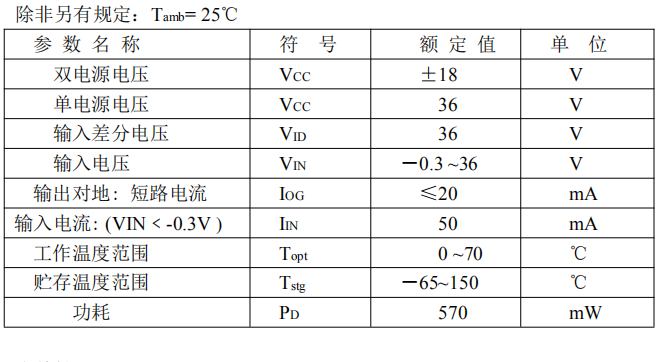

  1、極限參數：

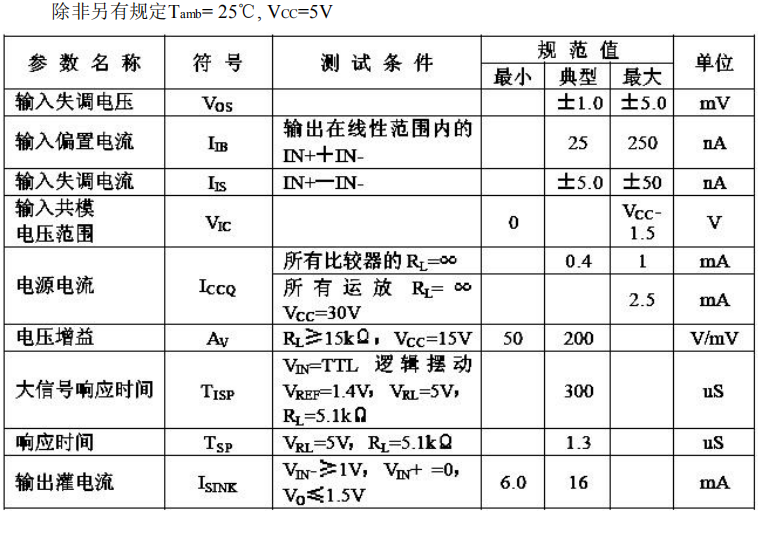

  2、電特性：

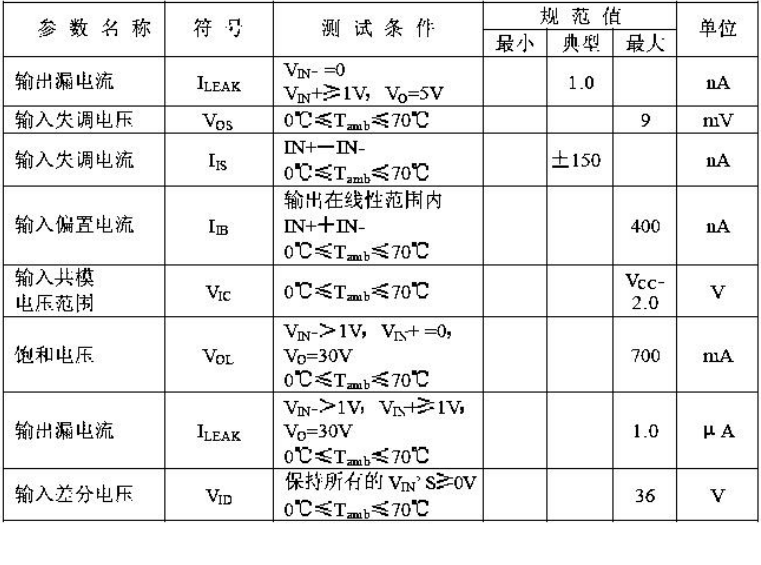

  （續上）電特性：

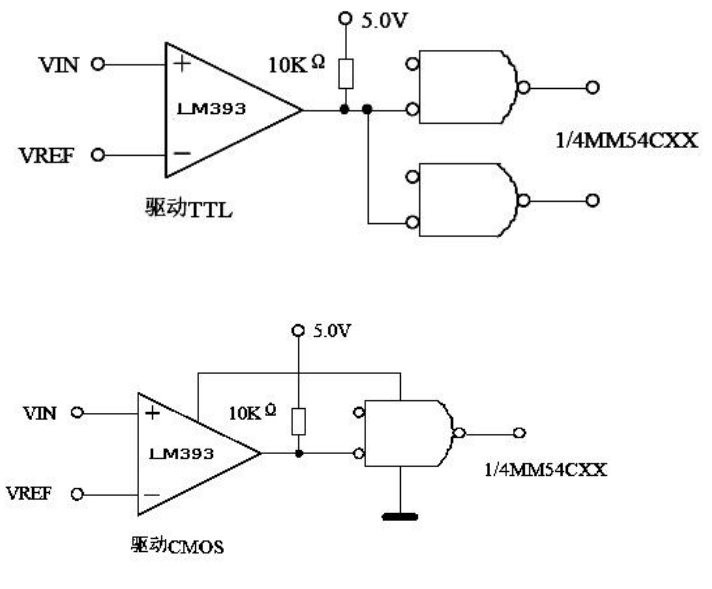

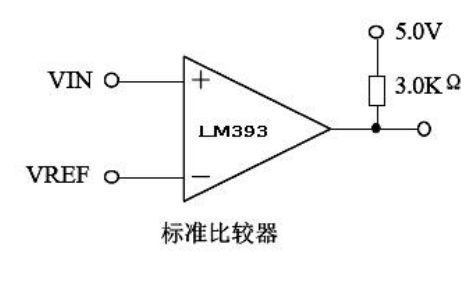

  四、應用線路：











  五、應用說明：

          LM393 是高增益，寬頻帶器件，像大多數比較器一樣，如果輸出端到輸入端有寄生電容而產(chan) 生容性耦合，則很容易產(chan) 生振蕩，這種現象僅(jin) 僅(jin) 出現在當比較器改變狀態時，輸出電壓過渡的間隙，電源加旁路濾波並不能解決(jue) 這個(ge) 問題，標準PC板的設計對減小輸入-輸出寄生電容偶合是有助的，減小輸入電阻到小於(yu) 10KOHM 將減小反饋信號，而且增加甚至很小的正反饋量滯回(1.0~ 10Mv) 能導製快速轉換，使得不可能產(chan) 生由於(yu) 寄生電容反饋引起的振蕩，除非利用滯後，否則直接插入IC 並在引腳上加上電阻將引起輸入-輸出在很短的轉換周期內(nei) 振蕩，如果輸入信號是脈衝(chong) 波形，並且上升和下降時間相當快，則滯回將不需要：

          比較器的所有沒有用的引腳必須接地：

          LM393 偏置網絡確立了其靜態電流與(yu) 電源電壓範圍2.0V ~30V無關(guan) ：

          通常電源不需要加旁路電容：

          差分輸入電壓可以大於(yu) VCC 並不損壞器件：保護部分必須能阻止輸入電壓向負端超過-0.3V； LM393 的輸出部分是集電極空載，發射極接地的NPN 輸出晶體(ti) 管，可以用多集電極輸出提供或ORing 功能，輸出負載電阻能銜接在可允許電源電壓範圍內(nei) 的任何電源電壓上，而且也不根據加到VCC 端的電壓值限製這個(ge) 電壓，此輸出能作為(wei) 一個(ge) 簡單的對地SPS 開關(guan) (當不用負載電阻沒被運用)輸出部分的灌電流被可能得到的驅動和器件的B值所限製，當達到極限電流(16Ma) 時，輸出晶體(ti) 管將退出和且輸出電壓將很快上升，輸出飽和電壓被輸出晶體(ti) 管大約60ohm 的rSAT 限製，當負載電流很小時，輸出晶體(ti) 管的低失調電壓(約1.0mV )允許輸出箝位在零電平。







  六、外形尺寸：

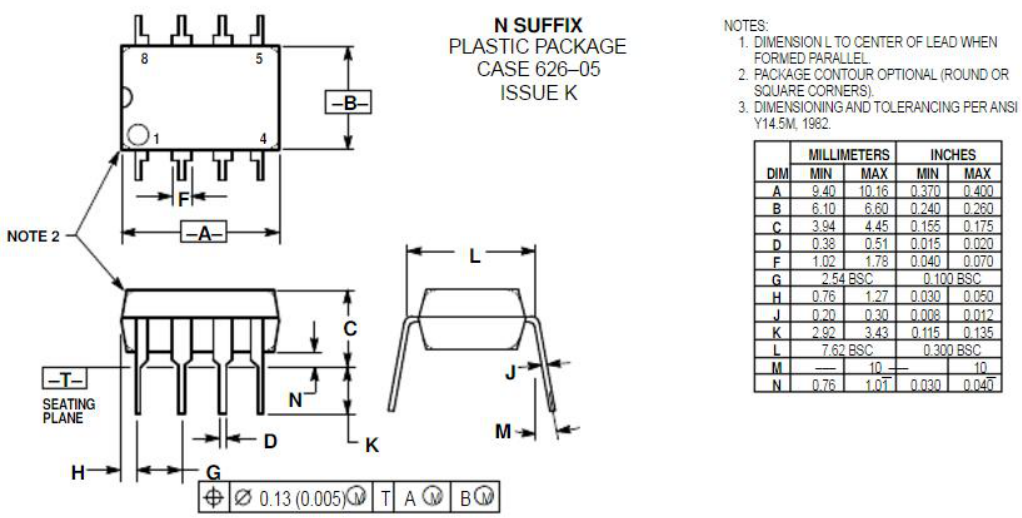

  1、DIP-8封裝：

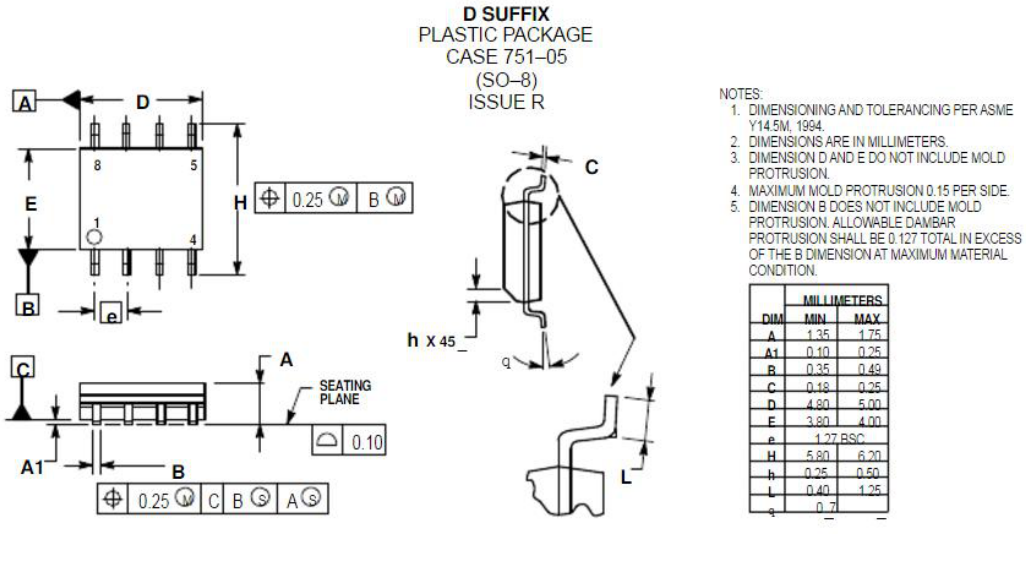

  2、SOP-8封裝：










  ---
